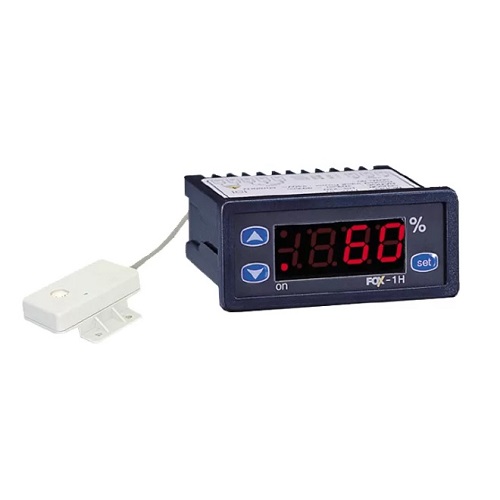

1. Đặc điểm chung Bộ điều khiển độ ẩm Conotec FOX-1H
Được cấp giấy chứng nhận : CE
Kích thước nhỏ gọn, rẽ gá lắp
Kèm sẵn 1 cảm biến HS220, dây dài 3m
Hiển thị chính xác: ±1% rdg ± 1 digit
Chức năng điều khiển hút ẩm hoặc tạo ẩm
Hiệu chỉnh đúng độ ẩm hiện tại
2. Thông số kỹ thuật Bộ điều khiển độ ẩm Conotec FOX-1H
| Mã sản phẩm | FOX-1H |
| Dải độ ẩm hoạt động | 20~90%RH |
| Kích thước (mm) | 77(W) × 35(H) × 77(D) |
| Kích thước lỗ khoét (mm) | 71(W) × 29(H) |
| Loại đầu dò (cảm biến) | HS220 (dây dài 3 mét) |
| Phương pháp hiển thị | LED 7 đoạn 3 số |
| Hiển thị chính xác | ±1% RDG ± 1 chữ số |
| Sai số | ±1%~±9% |
| Phương thức điều khiển | Điều khiển ON / OFF |
| Ngõ ra điều khiển | Relay (250VAC ~ 2A) |
| Nguồn cấp | 230VAC 50/60Hz (nguồn điện khác: 12V hoặc 24V AC/DC ±10%) |
| Cài đặt chương trình | Dùng các phím Set/Up/Down |
| Môi trường_Nhiệt độ xung quanh | 0 đến 55℃ (32 đến 131OF) |
| Môi trường_Độ ẩm xung quanh | 35 đến 80% RH |
| Chứng chỉ/Giấy chứng nhận | CE |
| Trọng lượng (Bao gồm cả hộp) | 312g |
3. Các đấu nối Conotec FOX-1H
Cảm biến (đầu dò):
Dây đen của đầu dò: nối vào số 1 của FOX-1H
Dây trắng của đầu dò: nối vào số 2 của FOX-1H
Dây vàng của đầu dò: nối vào số 3 của FOX-1H
Nguồn:
Nguồn chính: vào chân số 11 và 12
Nguồn cấp vào chân chung của relay (ngõ ra): dùng 1 đoạn dây ngắn nối từ chân số 11 qua số 9
Tải (thiết bị tạo ẩm, thiết bị khử ẩm, …): vào chân số 10 và 12
4. Ứng dụng
Điều khiển thiết bị tạo ẩm hoặc điều khiển máy hút ẩm
Phun sương tạo ẩm, làm mát trong chăn nuôi yến, trồng lan, …
