| Điện áp cung cấp điện | 100 đến 240 VAC, 50/60 Hz |
| Phạm vi điện áp hoạt động | 85% đến 110% điện áp cung cấp danh định. |
| Đầu vào cảm biến | Cặp nhiệt điện: K, J, T, E, L, U, N, R, S, B, C / W hoặc PL II |
| Nhiệt kế điện trở bạch kim:Pt100 hoặc JPt100 | |
| Cảm biến nhiệt độ hồng ngoại (ES1B):10 đến 70 ° C, 60 đến 120 ° C, 115 đến 165 ° C, hoặc 140 đến 260 ° C | |
| Đầu vào analog :4 đến 20 mA hoặc 0 đến 20 mA | |
| Điện áp đầu vào:1 đến 5 V, 0 đến 5 V, 0 đến 10 V hoặc 0 đến 50 mV (Dải 0 đến 50 mV chỉ áp dụng cho E5CC-U-800 cho những sản phẩm được sản xuất từ tháng 5 năm 2014 trở lên.) | |
| Trở kháng đầu vào:Tối đa 150 Ω, Điện áp đầu vào: tối thiểu 1 MΩ. | |
| Đầu ra điều khiển | Đầu ra dòng điện tuyến tính : 4 đến 20 mA DC / 0 đến 20 mA DC, tải: tối đa 500 Ω, độ phân giải: xấp xỉ. 10.000 |
| Phương pháp điều khiển | Điều khiển BẬT / TẮT hoặc điều khiển 2-PID (với điều chỉnh tự động). |
| Đầu ra phụ trợ (Alarm) | 2 đầu ra rơ le SPST-NO, 250 VAC 3 A (tải điện trở |
| Đầu vào sự kiện (Event input ) | 2 ngõ kết nối |
| Kết nối truyền thông | 1 ngõ kết nối RS-485 |
| Cảnh báo đứt điện trở nhiệt Hoặc SSR | Không có |
| Phương pháp cài đặt | Cài đặt kỹ thuật số bằng các phím bảng điều khiển phía trước. |
| Phương pháp hiển thị | Màn hình kỹ thuật số 11 phân đoạn và các chỉ số riêng lẻ. Chiều cao ký tự: PV: 15,2 mm, SV: 7,1 mm |
| Các chức năng khác | Đầu ra bằng tay, điều khiển làm nóng / làm mát |
| Nhiệt độ hoạt động | -10 đến 55 ° C (không ngưng tụ hoặc đóng băng) |
| Độ ẩm môi trường hoạt động | 25% đến 85% |
Omron E5CC Series
| SKU | Ngõ ra điều khiển | Nguồn cấp |
|---|---|---|
| E5CC-CQ0ASM-000 | 0~20mA + SSR | 110-220V |
| E5CC-CQ0DSM-000 | 0~20mA + SSR | 24VAC/DC |
| E5CC-CQ2ASM-000 | 0~20mA + SSR | 110-220V |
| E5CC-CQ2ASM-001 | 0~20mA + SSR | 110-220V |
| E5CC-CQ2ASM-002 | 0~20mA + SSR | 110-220V |
| E5CC-CQ2ASM-003 | 0~20mA + SSR | 110-220V |
| E5CC-CQ2ASM-004 | 0~20mA + SSR | 110-220V |
| E5CC-CQ2ASM-005 | 0~20mA + SSR | 110-220V |
| E5CC-CQ2ASM-006 | 0~20mA + SSR | 110-220V |
| E5CC-CQ2ASM-007 | 0~20mA + SSR | 110-220V |

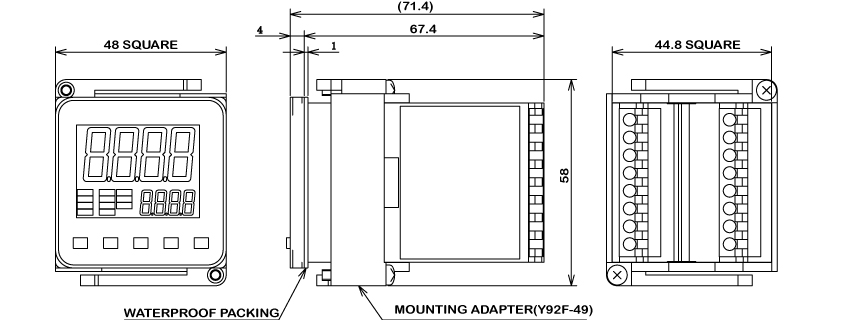

Kích thước:

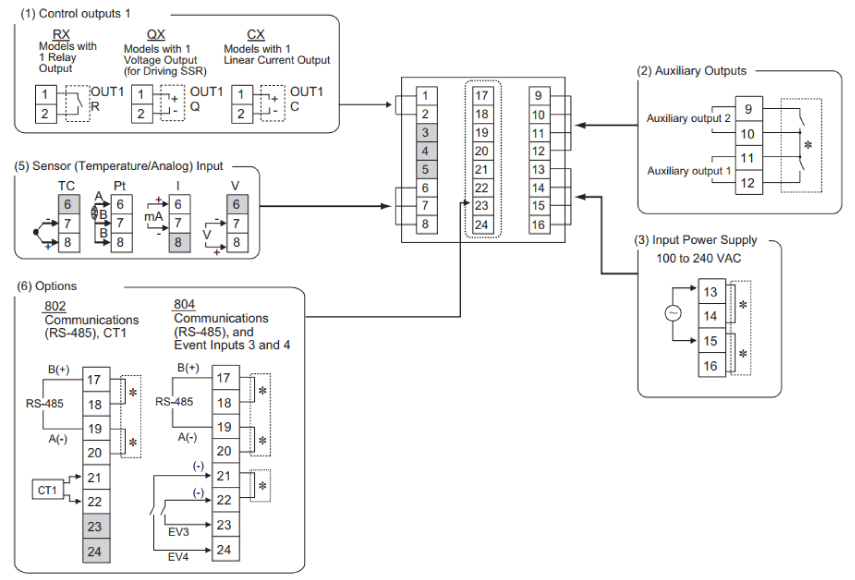

Sơ đồ đấu dây:
