Biến tần G100 là dòng biến tần LS thế hệ mới được thiết kế với kích thước nhỏ gọn, hiệu suất hoạt động và độ tin cậy cao, cải tiến với nhiều tính năng thông minh được hãng thiết bị điện LS sản xuất.
Các tính năng cơ bản
– Phương pháp điều khiển: V/F, bù trượt, vectơ không cảm biến
– Loại UL: Mở
– Khả năng quá tải: 150% 1 phút
– Chế độ hoạt động: Chọn bàn phím, dải đầu cuối hoặc hoạt động truyền thông
– Cấp bảo vệ: IP20
– Làm mát: Quạt làm mát cưỡng bức.
– Kích thước nhỏ gọn, chắc chắn, giao diện dể sử dụng
– Điều khiển vector không cảm biến với chế độ V/F thích ứng cao
– Kết nối PC, màn hình ngoài và điều khiển từ xa, hỗ trợ đa ngôn ngữ
– Dễ dàng cài đặt và thao tác, thay thế, sửa chữa, bảo trì
Ứng dụng trong ngàng công nghiệp :
– Gia công kim loại, máy đúc, máy cắt/uốn/đánh bóng, máy ép, máy nén/thổi,
– Máy điều không khí, thiết bị thủy lực, thang máy/băng tải,
– Xử lý môi trường nước, quạt/bơm, máy hút bụi, tủ đông,
– Cẩu trục (nâng hạ, xe con, xe cẩu)
| Model | LSLV0075G100-2EONN |
| Điện áp ngõ vào | 3 Pha 200-240VAC |
| Điện áp ngõ ra | 3 Pha 200-240VAC |
| Công suất | 7.5kW |
| Dòng điện ngõ vào | 34.9A, 44.2A |
| Dòng điện ngõ ra | 32A, 40A |
| Tần số ra Max | 400Hz |
| Lọc EMC | Không |
| Đầu vào digital | 5 |
| Đầu vào analog | 2 |
| Đầu vào xung | Không |
| Đầu ra transistor | Không |
| Đầu ra rơ le | 2 |
| Đầu ra analog | 1 |
| Phương pháp điều khiển/ Chế độ điều khiển | V/f Control, Sensorless vector control, Slip compensation |
| Kết nối với PC | RJ45 |
| Truyền thông | RS485 |
| Chức năng | Over current, Overvoltage trip, ARM short-circuit current trip, External trip, Momentary Power loss, Overheat trip, CPU watchdog trip, Ground fault, IO board connection trip, Motor overheat trip, Motor overload trip, No motor trip |
| Công suất quá tải ở mức tải bình thường (60s) | 120% |
| Công suất quá tải ở mức tải nặng (60s) | 150% |
| Bộ phanh | Không |
| Điện trở | Không |
| Bàn phím | Có tích hợp |
| Ứng dụng | Thiết bị xử lý tín hiệu âm thanh tự động, Băng tải, Quạt, Cần trục, Bơm |
| Tích hợp quạt làm mát | Có |
| Khối lượng | 3.21kg |

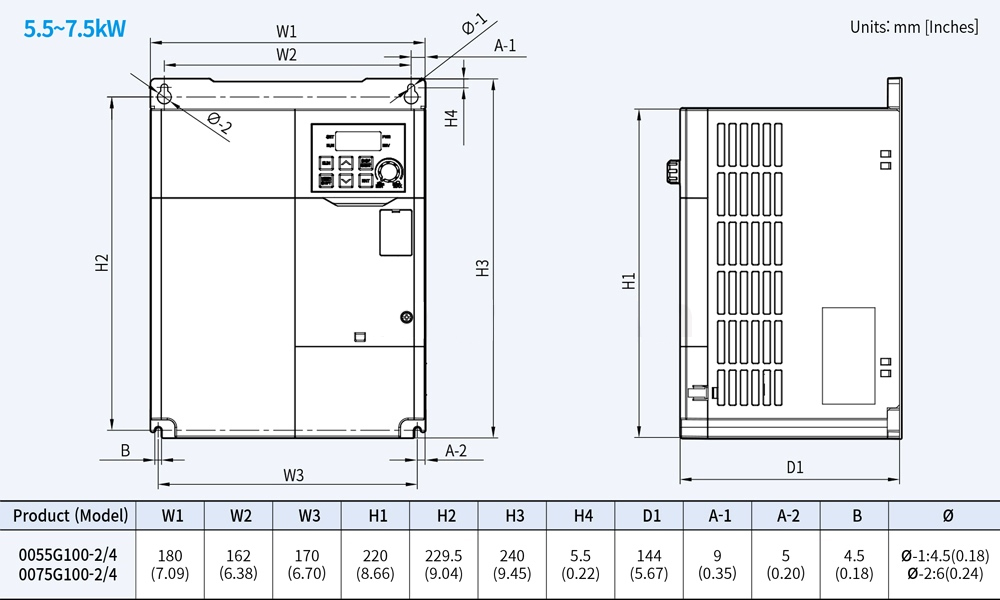

| Kích thước | 180x220x144mm |
Biến tần LS G100 Series
| 3 Pha 220V | 3 Pha 380V | Công suất | Dòng tải |
|---|---|---|---|
| LSLV0004G100-2EONN | LSLV0004G100-4EO(F)N | 0.4KW (0.5HP) | 3.1A |
| LSLV0008G100-2EONN | LSLV0008G100-4EO(F)N | 0.75KW (1HP) | 6A |
| LSLV0015G100-2EONN | LSLV0015G100-4EO(F)N | 1.5KW (2HP) | 9.6A |
| LSLV0022G100-2EONN | LSLV0022G100-4EO(F)N | 2.2KW (3HP) | 12A |
| LSLV0040G100-2EONN | LSLV0040G100-4EO(F)N | 4KW (5HP) | 18A |
| LSLV0055G100-2EONN | LSLV0055G100-4EO(F)N | 5.5KW (7.5HP) | 30A |
| LSLV0075G100-2EONN | LSLV0075G100-4EO(F)N | 7.5KW (10HP) | 40A |
| LSLV0110G100-2EONN | LSLV0110G100-4EO(F)N | 11KW (15HP) | 56A |
| LSLV0150G100-2EONN | LSLV0150G100-4EO(F)N | 15KW (20HP) | 70A |
| LSLV0185G100-2EONN | LSLV0185G100-4EO(F)N | 18.5KW (25HP) | 82A |
| LSLV0220G100-2EONN | LSLV0220G100-4EO(F)N | 22KW (30HP) | 88A |
