Thông số kỹ thuật:
– Nguồn cấp: 3 pha 200 – 240V, 50/60Hz
– Dải tần số ra: 0 – 400 Hz.
– Khả năng quá tải 150% trong 60S.
– Dải điều khiển từ: 0 – 10V, 4 – 20 mA.
– Dải công suất: 15Kw.
– Tấn số sóng mang lên tới 15 Khz.
– Chế độ điều khiển động cơ: V/f không đổi, tự động điểu chỉnh mômen, điểu khiển Vector cảm biến,
tự động tối ưu năng lượng tiêu thụ….
– Phương thức điều khiển: Điều khiển độ rộng xung PWM.Chức năng vận hành: Điều khiển đa tốc độ,
Phanh DC trong quá trình tăng, giảm tần số cài đặt, Điều khiển PID, AVR, tự động reset khi có lỗi, tự
động dò chức năng, kết nối truyền thông RS 485.Bảo vệ quá áp, sụt áp, quá tải, nhiệt độ quá cao, lỗi CPU,
lỗi bộ nhớ, chạm mát đầu ra khi cấp nguồn.
–Tiêu chuẩn bảo vệ: IP 20.
Ứng dụng: Động cơ bơm, cẩu trục, quạt gió, băng tải, máy kéo sợi …

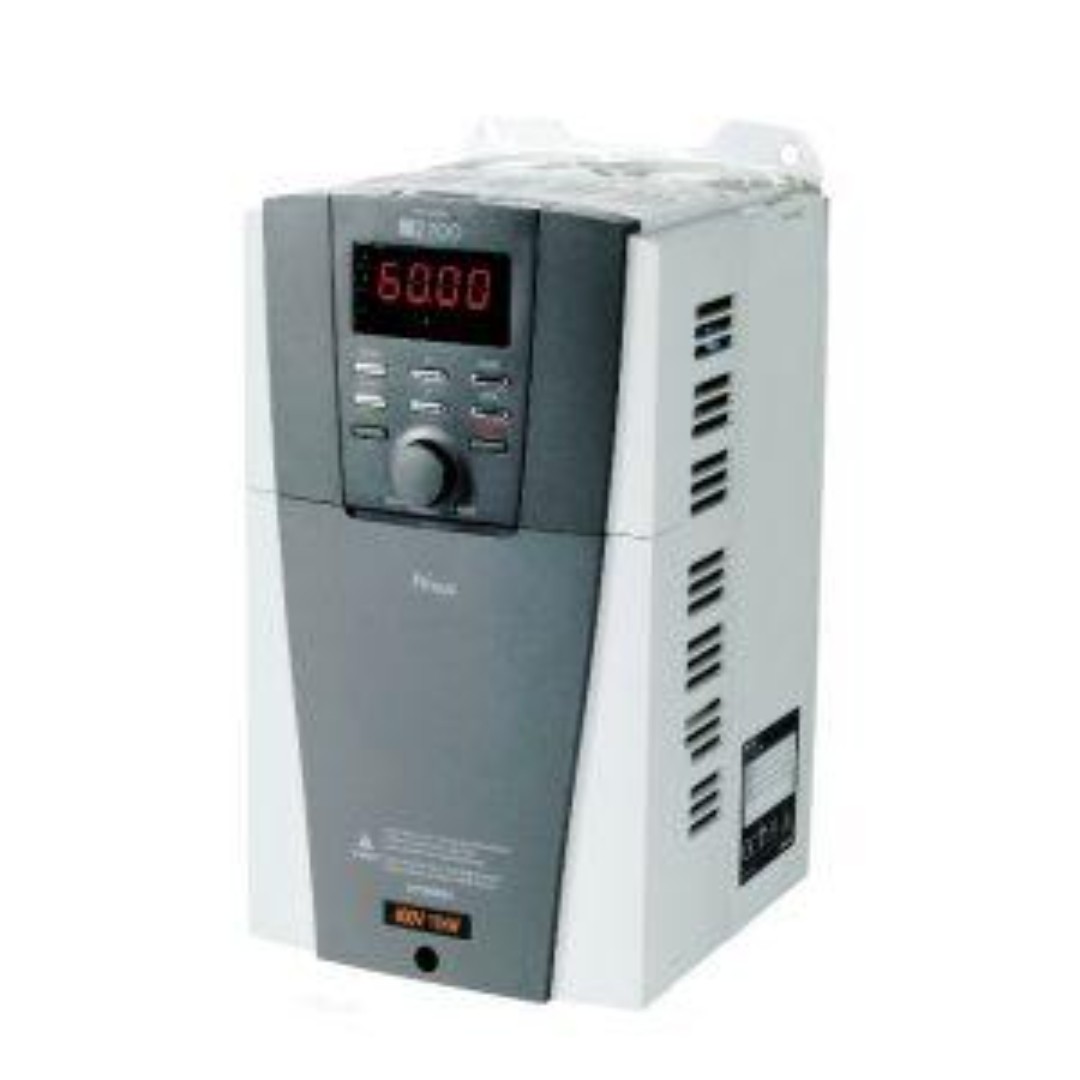

Hình ảnh biến tần
