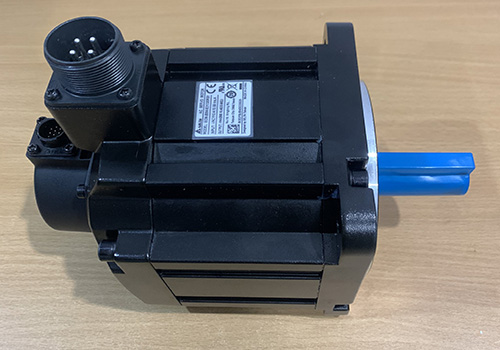

ECM-B3M-E21320PS1 là động cơ servo thuộc seri ASDA-B3 của hãng Delta. Công suất 1kW, độ phân giải Encoder 24 bit (16,777,216 p/rev), tốc độ 2000 r/min (Max: 3000 r/min), momen xoắn định mức 4.77 N-m (Max: 14.3 N-m), có tích hợp phanh.
– Ứng dụng: Máy tiện, máy phay, máy cắt bao bì, băng tải phân loại sản phẩm, máy đóng gói, máy rửa xe tự động, máy CNC gỗ, máy CNC cơ khí, thiết bị gia công phun sơn tự động, máy thổi chai …
THÔNG SỐ KỸ THUẬT ĐỘNG CƠ DELTA
| NỘI DUNG | THÔNG SỐ KỸ THUẬT | |
| Model: | ECM-B3M-E21320PS1 | |
| Hãng sản xuất: | DELTA ELECTRONIC | |
| Công suất: | 1kW | |
| Loại động cơ: | Có phanh | |
| Momen định mức: | 4.77 N.m | |
| Momen lớn nhất: | 14.3 N.m | |
| Tốc độ định mức: | 2000 r/min | |
| Tốc độ lớn nhất: | 3000 r/min | |
| Dòng định mức: | 5.96 A | |
| Dòng điện lớn nhất: | 19.9 A | |
| Quán tính roto (Có phanh): | 7.94 (x10-4kg-m2) | |
| Hằng số cơ học: | 1.49 ms | |
| Hằng số momen xoắn: | 0.8 (N-m/A) | |
| Hằng số điện áp: | 29.30 (mV/(r/min) | |
| Điện trở phần ứng: | 0.419 Ohm | |
| Điện cảm phần ứng: | 4 mH | |
| Hằng số điện: | 9.55 ms | |
| Lớp cách nhiệt: | Loại A (UL), Loại B (CE) | |
| Điện trở cách điện: | >100MΩ, 500VDC | |
| Cường độ cách điện: | 1,8kVAC, 1 giây | |
| Trọng lượng (Không phanh): | 6.3 Kg | |
| Tải trục xuyên tâm tối đa: | 490 N | |
| Tải trọng trục đẩy tối đa: | 98 N | |
| Cấp độ rung: | 15 μm | |
| Nhiệt độ hoạt động: | -200ºC đến 60ºC | |
| Độ ẩm hoạt động: | 20 đến 90% RH (không ngưng tụ) | |
| Độ ẩm bảo quản: | 20 đến 90% RH (không ngưng tụ) | |
| Công suất rung: | 2.5G | |
| Cấp độ bảo vệ: | IP67 (khi sử dụng đầu nối chống thấm nước hoặc khi sử dụng phớt dầu để lắp vào trục quay (sử dụng kiểu phớt dầu)) |
|

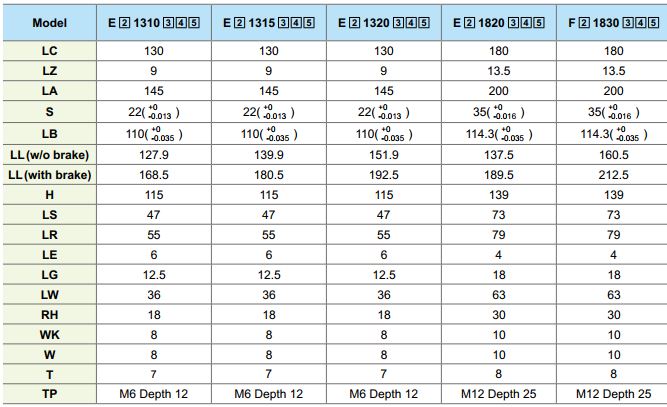

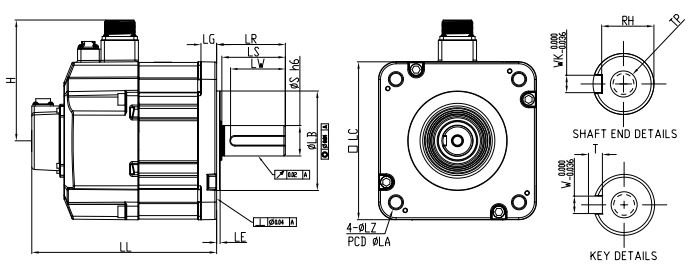

KÍCH THƯỚC ĐỘNG CƠ ECM-B3M-E21320PS1

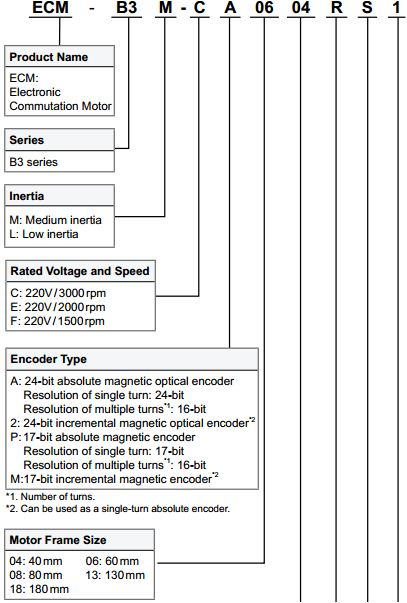

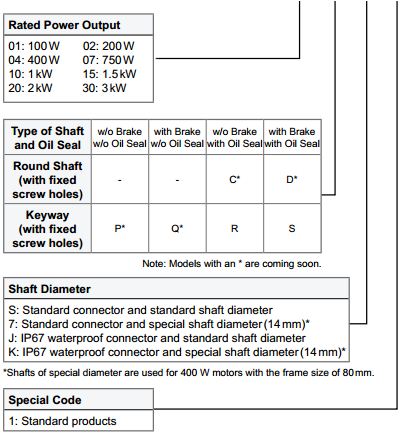

HƯỚNG DẪN CHỌN MÃ ĐỘNG CƠ SERVO DELTA ASDA-B3
