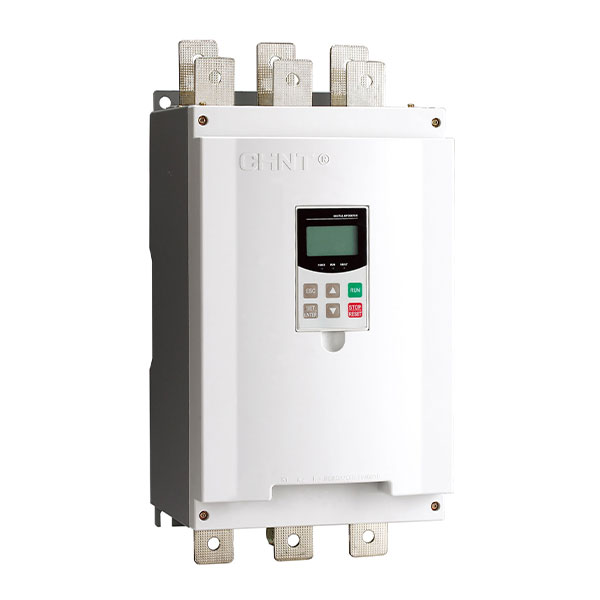

GIỚI THIỆU KHỞI ĐỘNG MỀM NJR2-132D
– NJR2-D series với cốt lõi là phần mở rộng của công nghệ dual-CPU.
– Module điều khiển SCR giúp tối ưu trong việc start/ stop động cơ không đồng bộ
– Có các chức năng bảo vệ quá tải, lỗi pha đầu vào, lỗi pha đầu ra, ngắn mạch tải ngõ ra, quá áp và thấp áp.
– NJR2-D series yêu cầu contactor bypass trong khoảng điện áp 380VAC
– NJR2-D series dùng trong các hệ thống xử lý nước thải, dầu khí, khai khoáng, thực phẩm, xi măng,…
– Đạt tiêu chuẩn GB 14048.6, IEC 60947-4-2
MÔ TẢ CHI TIẾT THÔNG SỐ KỸ THUẬT CỦA SẢN PHẨM
|
Tần số định mức: 50Hz/60Hz(± 2%)) |
|
Kiểu motor: động cơ không đồng bộ 3 pha |
|
Cấp độ ô nhiễm: 3 |
|
Cấp độ bảo vệ: IP20 |
|
Điện áp định mức: 660V |
|
Kiểu làm mát: làm mát tự nhiên |
|
Điều kiên môi trường: công suất đạt khi dùng ở độ cao <1,000m. Từ 1,000 trở lên sẽ giảm công suất 0.5% sau mỗi 100m |
|
Nên sử dụng trong khoảng nhiệt độ từ-10 ~ 40 độ, trên 40 độ dòng sẽ giảm 2% khi tăng 1 độ |
|
Dùng trong môi trường độ ẩm ít hơn 95% (tại nhiệt độ từ 20 ~ 65) ℃; |
|
Nên sử dụng thiết bị trong môi trường không ngưng tụ, không có khí dễ cháy, không có bụi dẫn điện, thông gió tốt |
|
Kiểu khởi động: 06 kiểu |
|
Kiểu shutdown: 02 kiểu |
MÃ ĐẶT HÀNG SẢN PHẨM
|
Mã |
Ghi chú |
|||||
|
N |
|
|
|
|
|
Mã hãng |
|
|
J |
|
|
|
|
Dùng cho motor AC |
|
|
|
R |
|
|
|
Khởi động mềm |
|
|
|
|
2 |
|
|
Số thiết kế |
|
|
|
|
|
132 |
|
Công suất (KW) |
|
|
|
|
|
|
D |
Khối điều khiển |

Trọng lượng: 5,000g
Đơn vị tính: cái

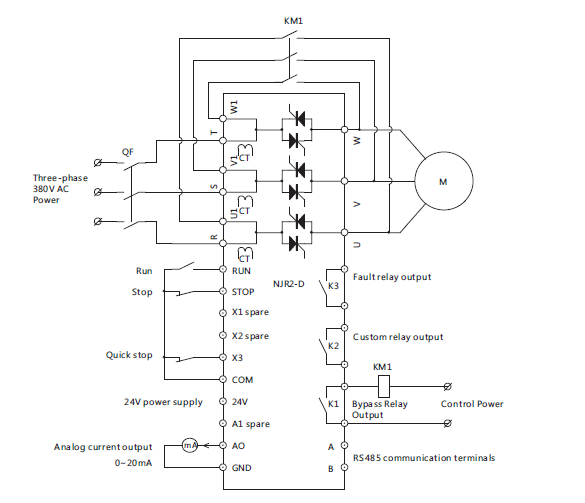

SƠ ĐỒ ĐẤU NỐI SẢN PHẨM
