Dây cáp điều khiển Cadivi DVV/Sc-3×4 mm2 – 0.6/1kV

Name: Dây cáp điều khiển Cadivi DVV/Sc-3×4 mm2 – 0.6/1kV
SKU: DVV/Sc-3x4
Availability: InStock

Thương hiệu: Cadivi Loại: Dây cáp điện Cadivi

Tình trạng: Còn hàng

Mã sản phẩm: DVV/Sc-3x4

51,500 ₫

SKU: DVV/Sc-3×4
Nhà sản xuất: Cadivi
Chất lượng: Mới 100%
Chứng từ: Hóa đơn VAT
Quy cách tính: Mét

Zalo bộ phận bán hàng : 0989 727 547

Mô tả
Chính sách bảo hành và bảo trì

Dây cáp điều khiển Cadivi DVV/Sc-3×4 mm2 – 0.6/1kV

TỔNG QUAN

Cáp điều khiển có màn chắn chống nhiễu DVV/Sc sử dụng cho mạch điều khiển, cấp điện áp 0,6/1 kV, tần số 50Hz, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

TCVN 5935-1 / IEC 60502-1
TCVN 6612 / IEC 60228
Hoặc JIS C 3401-1992

NHẬN BIẾT LÕI

Bằng màu cách điện hoặc bằng số trên cách điện.
Số lõi cáp: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37.
Hoặc theo yêu cầu khách hàng.

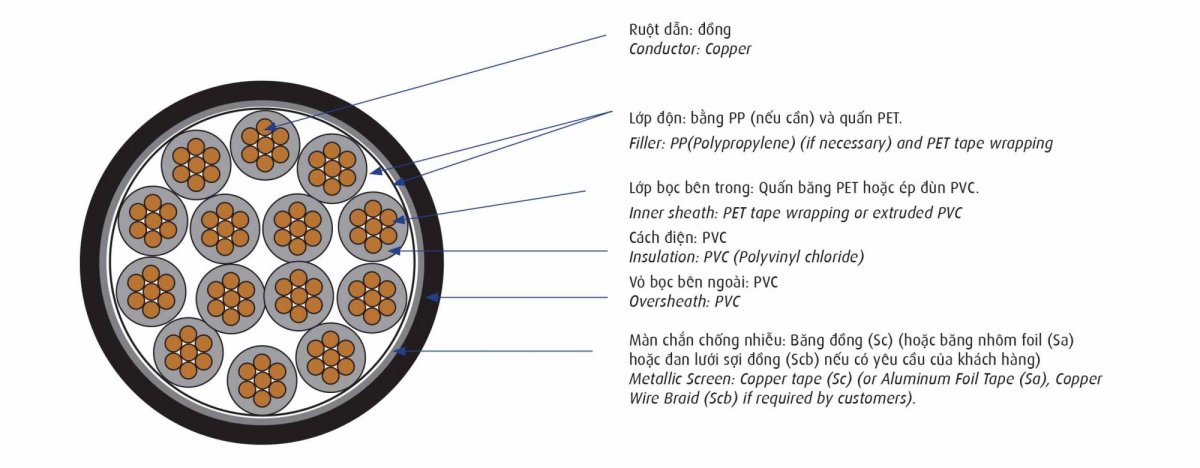

CẤU TRÚC

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U₀/U: 0,6/1 kV.	Rated voltage U₀/U: 0,6/1 kV.
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.	Maximum conductor temperature for normal operation is 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160^oC.	Maximum conductor temperature for short-circuit (5s maximum duration) is 160^OC.

Ruột dẫn – Conductor			Chiều dày cách điện danh định	Điện trở DC tối đa ở 20⁰C
Tiết diện danh định	Số sợi/đường kính sợi danh nghĩa	Đường kính ruột dẫn gần đúng(*)	Chiều dày cách điện danh định	Điện trở DC tối đa ở 20⁰C
Nominal area	Number/Nominal Dia.of wire	Approx.conductordiameter	Nominal thickness of insulation	Max. Dc resistance at 20⁰C
mm²	N⁰/mm	mm	mm	Ω/km
0,5	1/0,80	0,80	0,8	36,0
0,75	1/0,97	0,97	0,8	24,5
1	7/0,425	1,275	0,8	18,1
1,25	7/0,45	1,35	0,8	16,8
1,5	7/0,52	1,56	0,8	12,1
2	7/0,60	1,80	0,8	9,42
2,5	7/0,67	2,01	0,8	7,41
3	7/0,75	2,25	1,0	6,18
3,5	7/0,80	2,40	1,0	5,30
4	7/0,85	2,55	1,0	4,61
5,5	7/1,00	3,00	1,0	3,40
6	7/1,04	3,12	1,0	3,08
8	7/1,20	3,60	1,0	2,36
10	7/1,35	4,05	1,0	1,83
11	7/1,40	4,20	1,0	1,71
14	7/1,60	4,80	1,0	1,33
16	7/1,70	5,10	1,0	1,15

– (*) : Giá trị tham khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

Tiết diện danh nghĩa Nominal area	14 lõi – 14 cores			16 lõi – 16 cores
Tiết diện danh nghĩa Nominal area	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,8	14,2	257	1,8	14,9	283
0,75	1,8	15,0	302	1,8	15,7	334
1	1,8	16,3	368	1,8	17,2	408
1,25	1,8	16,6	391	1,8	17,5	434
1,5	1,8	17,6	459	1,8	18,5	511
2	1,8	18,6	546	1,8	19,6	609
2,5	1,8	19,6	629	1,8	20,6	703
3	1,8	22,4	802	1,8	23,6	898
3,5	1,8	23,0	874	1,8	24,3	980
4	1,8	23,7	949	1,8	25,0	1065
5,5	1,8	25,7	1197	1,8	27,1	1346
6	1,8	26,2	1269	1,8	27,7	1427
8	2,0	28,5	1589	2,1	30,1	1790
10	2,0	30,5	1914	2,1	32,3	2158
11	2,0	31,3	2042	2,1	33,3	2317

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.

Tiết diện danh nghĩa Nominal area	27 lõi – 27 cores			30 lõi – 30 cores
Tiết diện danh nghĩa Nominal area	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng *gần đúng⁽⁾** Approx. overall diameter	*Khối lượng cáp gần đúng ()** Approx. mass
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,8	18,4	429	1,8	466,3	135
0,75	1,8	19,4	513	1,8	558,5	198
1	1,8	21,3	632	1,8	690,4	268
1,25	1,8	21,8	674	1,8	736,9	300
1,5	1,8	23,1	801	1,8	877,2	401
2	1,8	24,6	963	1,8	1056,1	534
2,5	1,8	25,8	1119	1,8	1228,9	665
3	2,0	30,1	1463	2,0	1607,1	834
3,5	2,0	31,1	1599	2,0	1757,1	949

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
