Dây cáp điện vặn xoắn 4 lõi Cadivi LV-ABC-4×25 mm2 – 0.6/1kV
| Mã hàng | Tiết diện mm2 |
Dòng chịu tải A |
Đường kính tổng mm |
Khối lượng kg/km |
|---|---|---|---|---|
| Loại 2 lõi | ||||
| LV-ABC-2×16 | 16 | 96 | 15,8 | 135 |
| LV-ABC-2×25 | 25 | 125 | 18,4 | 197 |
| LV-ABC-2×35 | 35 | 155 | 20,6 | 260 |
| LV-ABC-2×50 | 50 | 185 | 23,8 | 352 |
| LV-ABC-2×70 | 70 | 220 | 27,2 | 478 |
| LV-ABC-2×95 | 95 | 267 | 31,8 | 658 |
| LV-ABC-2×120 | 120 | 309 | 35 | 809 |
| LV-ABC-2×150 | 150 | 340 | 37,8 | 979 |
| Loại 3 lõi | ||||
| LV-ABC-3×16 | 16 | 78 | 17,1 | 203 |
| LV-ABC-3×25 | 25 | 105 | 19,8 | 295 |
| LV-ABC-3×35 | 35 | 125 | 22,2 | 390 |
| LV-ABC-3×50 | 50 | 150 | 25,6 | 528 |
| LV-ABC-3×70 | 70 | 185 | 29,4 | 717 |
| LV-ABC-3×95 | 95 | 225 | 34,3 | 987 |
| LV-ABC-3×120 | 120 | 260 | 37,8 | 1213 |
| LV-ABC-3×150 | 150 | 285 | 40,8 | 1469 |
| Loại 4 lõi | ||||
| LV-ABC-4×16 | 16 | 78 | 19,1 | 271 |
| LV-ABC-4×25 | 25 | 105 | 22,2 | 394 |
| LV-ABC-4×35 | 35 | 125 | 24,9 | 520 |
| LV-ABC-4×50 | 50 | 150 | 28,7 | 704 |
| LV-ABC-4×70 | 70 | 185 | 32,8 | 956 |
| LV-ABC-4×95 | 95 | 225 | 38,4 | 1316 |
| LV-ABC-4×120 | 120 | 260 | 42,2 | 1618 |
| LV-ABC-4×150 | 150 | 285 | 45,6 | 1960 |
ĐẶC TÍNH KỸ THUẬT
Cấp điện áp U0/U: 0,6/1 kV.
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 80 OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250 0C.
Kiểu: toàn bộ cáp chịu lực căng đỡ, các pha và trung tính có kích thước bằng nhau.
Cách điện: XLPE màu đen (có pha Masterbatch, hàm lượng carbon ≥ 2 %) kháng tia UV, với ứng suất kéo tối đa để có thể truyền qua phần cách điện XLPE tại kẹp căng là 40 MPa.
Dạng ruột dẫn: sợi nhôm xoắn đồng tâm và ép chặt.
Vật liệu của ruột dẫn: Nhôm với suất kéo đứt tối thiểu là 140 MPa.
Lực căng làm việc tối đa bằng 28 % lực kéo đứt nhỏ nhất của bó cáp (28 % MBL).
Lực căng hằng ngày tối đa 18% lực kéo đứt nhỏ nhất của bó cáp (18 % MBL).
TỔNG QUAN
Cáp vặn xoắn hạ thế ruột nhôm LV-ABC dùng cho hệ thống truyền tải và phân phối điện treo trên không, cấp điện áp 0,6/1 kV.
TIÊU CHUẨN ÁP DỤNG
TCVN 6447 / AS 3560.1

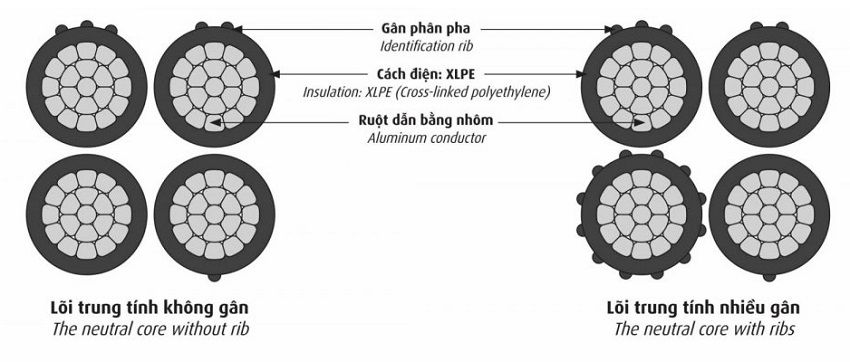

NHẬN BIẾT LÕI
Bằng gân nổi và số trên nền cách điện màu đen.
Hoặc theo yêu cầu khách hàng.
