Dây cáp điện Cadivi AXV/DATA-120 mm2 – 0.6/1kV

Name: Dây cáp điện Cadivi AXV/DATA-120 mm2 – 0.6/1kV
SKU: AXV/DATA-120
Availability: InStock

Thương hiệu: Cadivi Loại: Dây cáp điện Cadivi

Tình trạng: Còn hàng

Mã sản phẩm: AXV/DATA-120

77,000 ₫

SKU: AXV/DATA-120
Nhà sản xuất: Cadivi
Chất lượng: Mới 100%
Chứng từ: Hóa đơn VAT
Quy cách tính: Mét

Zalo bộ phận bán hàng : 0989 727 547

Mô tả
Chính sách bảo hành và bảo trì

Dây cáp điện Cadivi AXV/DATA-120 mm2 – 0.6/1kV

CÁP ĐIỆN LỰC, RUỘT NHÔM, CÁCH ĐIỆN XLPE, GIÁP BĂNG KIM LOẠI, VỎ PVC

TỔNG QUAN

Cáp AXV/DATA, AXV/DSTA dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.

TIÊU CHUẨN ÁP DỤNG

• TCVN 5935-1/ IEC 60502-1
• TCVN 6612/ IEC 60228

NHẬN BIẾT LÕI

Bằng băng màu:

Cáp 1 lõi: Màu tự nhiên, không băng màu.

Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – không băng màu (trung tính) – xanh lục (TER).

Hoặc theo yêu cầu khách hàng.

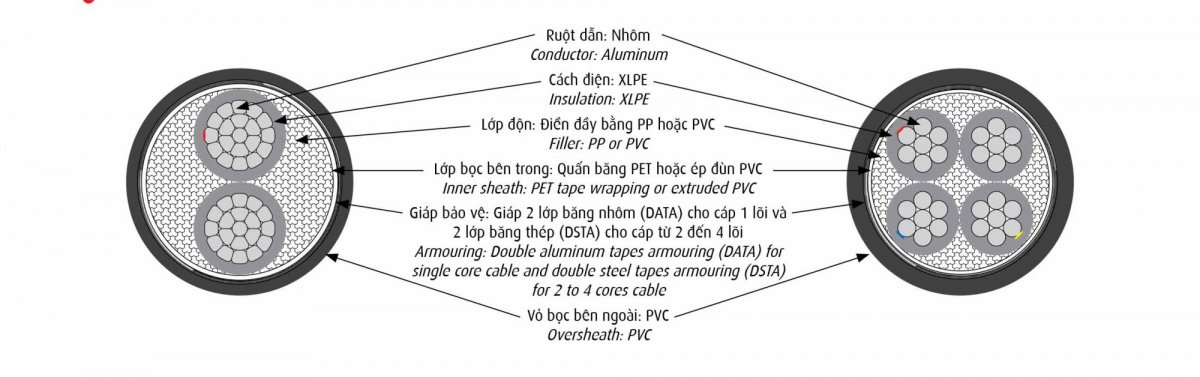

CẤU TRÚC

ĐẶC TÍNH KỸ THUẬT

Cấp điện áp U₀/U: 0,6/1 kV.	Rated voltage U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).	Test voltage: 3,5 kV (5 minutes).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90^OC.	Maximum conductor temperature for normal operation is 90^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250^oC.	Maximum conductor temperature for short-circuit (5s maximum duration) is 250^OC.

5.3 – CÁP AXV/DSTA – 3 PHA + 1 TRUNG TÍNH. AXV/DSTA CABLE – 3 PHASE +1 NEUTRAL CORES.

Tiết diện danh nghĩa Nominal area	Lõi pha – Phase conductor					Lõi trung tính – Neutral conductor					Chiều dày băng thép danh nghĩa Nominal thickness of steel tape	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng gần đúng ⁽*⁾ Approx. overall diameter	Khối lượng cáp gần đúng ⁽*⁾ Approx. mass
Tiết diện danh nghĩa Nominal area	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		Chiều dày vỏ danh nghĩa Nominal thickness of sheath		Khối lượng cáp gần đúng ⁽*⁾ Approx. mass
mm²	mm²	N⁰/mm	mm	mm	Ω/km	mm²	N⁰/mm	mm	mm	Ω/km	mm	mm	mm	kg/km
3×16 + 1×10	16	CC	4,65	0,7	1,91	10	CC	3,75	0,7	3,08	0,2	1,8	20,3	577
3×25 + 1×16	25	CC	5,80	0,9	1,20	16	CC	4,65	0,7	1,91	0,2	1,8	23,7	768
3×35 + 1×16	35	CC	6,85	0,9	0,868	16	CC	4,65	0,7	1,91	0,2	1,8	25,6	884
3×35 + 1×25	35	CC	6,85	0,9	0,868	25	CC	5,80	0,9	1,20	0,2	1,8	26,5	940
3×50 + 1×25	50	CC	8,00	1,0	0,641	25	CC	5,80	0,9	1,20	0,2	1,8	29,0	1135
3×50 + 1×35	50	CC	8,00	1,0	0,641	35	CC	6,85	0,9	0,868	0,2	1,9	29,8	1189
3×70 + 1×35	70	CC	9,70	1,1	0,443	35	CC	6,85	0,9	0,868	0,2	2,0	33,9	1540
3×70 + 1×50	70	CC	9,70	1,1	0,443	50	CC	8,00	1,0	0,641	0,2	2,0	34,7	1610
3×95 + 1×50	95	CC	11,30	1,1	0,320	50	CC	8,00	1,0	0,641	0,5	2,1	38,9	2388
3×95 + 1×70	95	CC	11,30	1,1	0,320	70	CC	9,70	1,1	0,443	0,5	2,2	40,3	2529
3×120 + 1×70	120	CC	12,80	1,2	0,253	70	CC	9,70	1,1	0,443	0,5	2,3	43,4	2894
3×120 + 1×95	120	CC	12,80	1,2	0,253	95	CC	11,30	1,1	0,320	0,5	2,3	44,3	3010
3×150 + 1×70	150	CC	14,13	1,4	0,206	70	CC	9,70	1,1	0,443	0,5	2,4	47,3	3404
3×150 + 1×95	150	CC	14,13	1,4	0,206	95	CC	11,30	1,1	0,320	0,5	2,4	48,2	3524
3×185 + 1×95	185	CC	15,70	1,6	0,164	95	CC	11,30	1,1	0,320	0,5	2,6	52,6	4070
3×185 + 1×120	185	CC	15,70	1,6	0,164	120	CC	12,80	1,2	0,253	0,5	2,6	53,5	4196
3×240 + 1×120	240	CC	18,03	1,7	0,125	120	CC	12,80	1,2	0,253	0,5	2,8	58,9	5047
3×240 + 1×150	240	CC	18,03	1,7	0,125	150	CC	14,13	1,4	0,206	0,5	2,8	60,0	5209
3×240 + 1×185	240	CC	18,03	1,7	0,125	185	CC	15,70	1,6	0,164	0,5	2,8	61,2	5381
3×300 + 1×150	300	CC	20,40	1,8	0,100	150	CC	14,13	1,4	0,206	0,5	2,9	64,8	6072
3×300 + 1×185	300	CC	20,40	1,8	0,100	185	CC	15,70	1,6	0,164	0,5	3,0	66,2	6277
3×400 + 1×185	400	CC	23,20	2,0	0,0778	185	CC	15,70	1,6	0,164	0,5	3,2	72,8	7444
3×400 + 1×240	400	CC	23,20	2,0	0,0778	240	CC	18,03	1,7	0,125	0,5	3,2	74,7	7791

– CC : Ruột dẫn tròn xoắn ép chặt – Circular Compacted Stranded Conductor.– (*) : Giá trị tham

khảo – Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

– (*) : Reference value – This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.

Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
