Dây cáp điện 1 lõi Cadivi CV-6 mm2 (Vàng) – 0.6/1KV
| Mã hàng | Tiết diện mm2 |
Đường kính ruột mm |
Đường kính tổng mm |
Khối lượng dây kg/km |
|---|---|---|---|---|
| CV-1,0 (E) | 1,0 (E) | 1,28 | 2,5 | 14 |
| CV-1,5 (E) | 1,5 (E) | 1,56 | 2,8 | 20 |
| CV-2,5 (E) | 2,5 (E) | 2,01 | 3,4 | 32 |
| CV-1 | 1 | 1,28 | 2,9 | 17 |
| CV-1,5 | 1,5 | 1,56 | 3,2 | 23 |
| CV-2,5 | 2,5 | 2,01 | 3,6 | 33 |
| CV-4 | 4 | 2,55 | 4,6 | 53 |
| CV-6 | 6 | 3,12 | 5,1 | 74 |
| CV-10 / 10 (CC) | 10 / 10 (CC) | 4,05 / 3,75 | 6,1 / 5,8 | 117 / 112 |
| CV-16 | 16 | 4,65 | 6,7 | 165 |
| CV-25 | 25 | 5,8 | 8,2 | 258 |
| CV-35 | 35 | 6,85 | 9,3 | 346 |
| CV-50 | 50 | 8 | 10,8 | 472 |
| CV-70 | 70 | 9,7 | 12,5 | 676 |
| CV-95 | 95 | 11,3 | 14,5 | 916 |
| CV-120 | 120 | 12,7 | 15,9 | 1142 |
| CV-150 | 150 | 14,13 | 17,7 | 1415 |
| CV-185 | 185 | 15,7 | 19,7 | 1755 |
| CV-240 | 240 | 18,03 | 22,4 | 2304 |
| CV-300 | 300 | 20,4 | 25,2 | 2938 |
| CV-400 | 400 | 23,2 | 28,4 | 3783 |
| CV-500 | 500 | 26,2 | 31,8 | 4805 |
| CV-630 | 630 | 30,2 | 35,8 | 6312 |

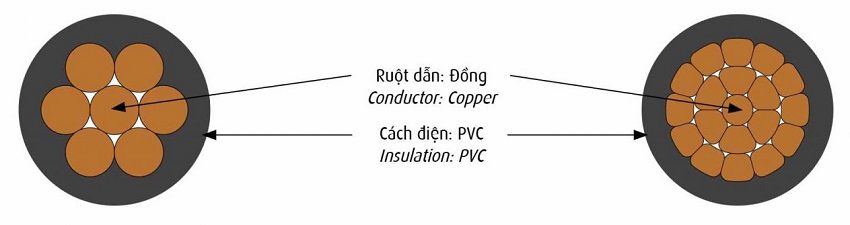

Cấu tạo dây CV

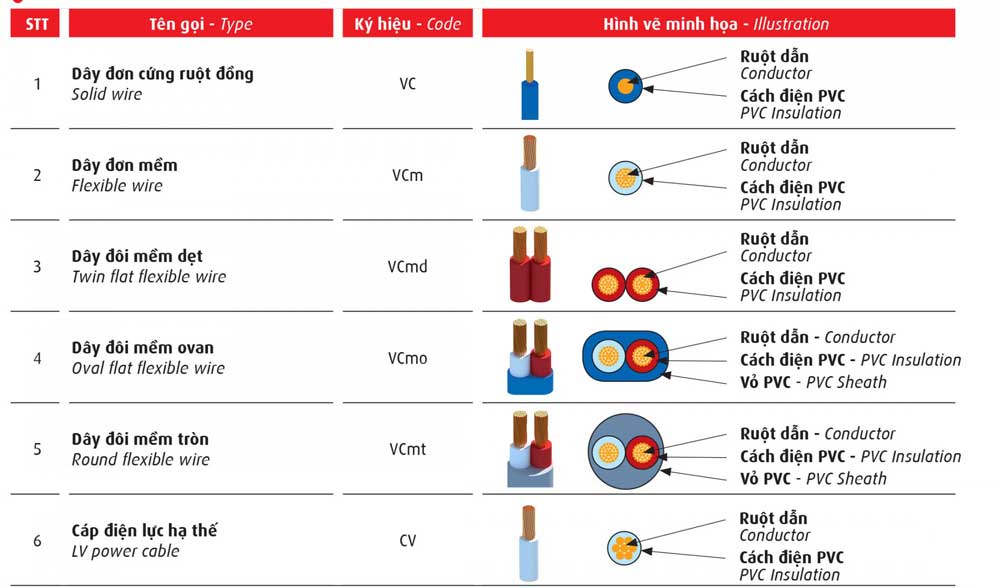

Bảng tra tiết diện dây dẫn theo mục đích sử dụng

Cáp điện đơn cứng CV 1.5 Cadivi là loại cáp dùng cho các ứng dụng truyền tải và phân phối điện có điện áp thấp, không quá 1 kV. Cáp này có thể lắp đặt trong nhà hoặc ngoài trời, trên cột hoặc dưới đất, tuỳ theo yêu cầu của khách hàng.
Tiêu chuẩn sản xuất
Cáp điện đơn cứng CV 1.5 Cadivi được sản xuất theo tiêu chuẩn AS/NZS 5000.1 và AS/NZS 1125, đảm bảo chất lượng và an toàn. Cáp điện đơn cứng CV 1.5 Cadivi có lõi bằng đồng, được cách điện bằng nhựa PVC. Số lượng và màu sắc của lõi có thể thay đổi theo yêu cầu của khách hàng.
Đặc tính kỹ thuật của dây điện CV
Cáp CV có các đặc tính kỹ thuật như sau:
Cấp điện áp U0/U là 0,6/1 kV, có nghĩa là cáp này có thể chịu được điện áp tối đa là 1 kV giữa hai lõi hoặc giữa một lõi và đất.
Điện áp thử của cáp CV là 3,5 kV trong vòng 5 phút, để kiểm tra khả năng cách điện của cáp.
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC, không được vượt quá để đảm bảo tuổi thọ và an toàn của cáp.
Nhiệt độ cực đại cho phép của ruột dẫn khi xảy ra ngắn mạch trong thời gian không quá 5 giây là: 140OC, với tiết diện lớn hơn 300mm2; hoặc 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2.
Bảng tra thông số tiết điện dây điện theo dòng điện

Download tài liệu cáp điệncadivi
