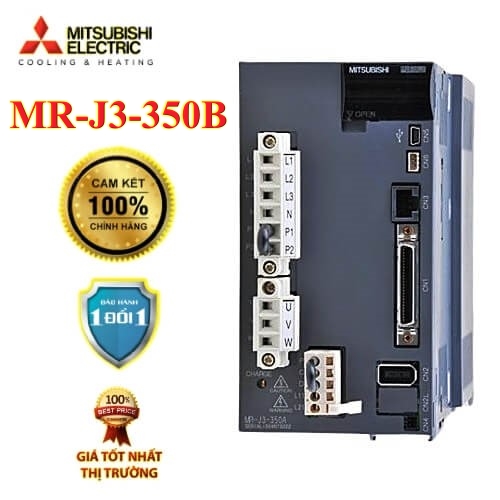

MR-J3-350B bộ điều khiển servo amplifier Mitsubishi thông tin sản phẩm

Bộ khuếch đại servo amplifier MR-J3-350B thuộc Melservo MR-J3 series Mitsubishi Electric. Đa chức năng với khả năng điều khiển SSCNET III và điều khiển vị trí.
Bộ điều khiển servo amplifier MR-J3-350B do công ty thiết bị công nghiệp Động Lực nhập khẩu chính hãng từ Mitsubishi Electric Nhật Bản. Bảo hành và phân phối trên toàn quốc với giá tốt nhất thị trường hiện nay.
MR-J3-350B servo thông số kỹ thuật
- Type: Servo driver amplifier
- Model: MR-J3-350B
- Hãng sản xuất: Mitsubishi Electric – Japan
- Công suất: 3.5kW
- Nguồn cấp: 3-phase 200-230VAC 50/60Hz
- Đầu ra: 170VAC
- Điện áp định mức: 16A
- Tần số biến đổi cho phép: ±5%
- Motor servo tương thích: HF-SP(301, 352), HF-JP(353, 153, 203 ), HC-LP202, HC-RP203, HC-UP202, HF-SP3524, HF-JP3534, HF-JP(1534, 2034)
- Phương pháp điều khiển: tạo xung PWM dạng sóng hình sin, điều chỉnh dòng điện.
- Chức năng điều khiển: SSCNET III, vị trí
MR-J3-350B kích thước
Đây là bản vẽ kích thước lắp đặt chuẩn của bộ điều khiển servo MR-J3-350B do Mitsubishi Electric công bố.

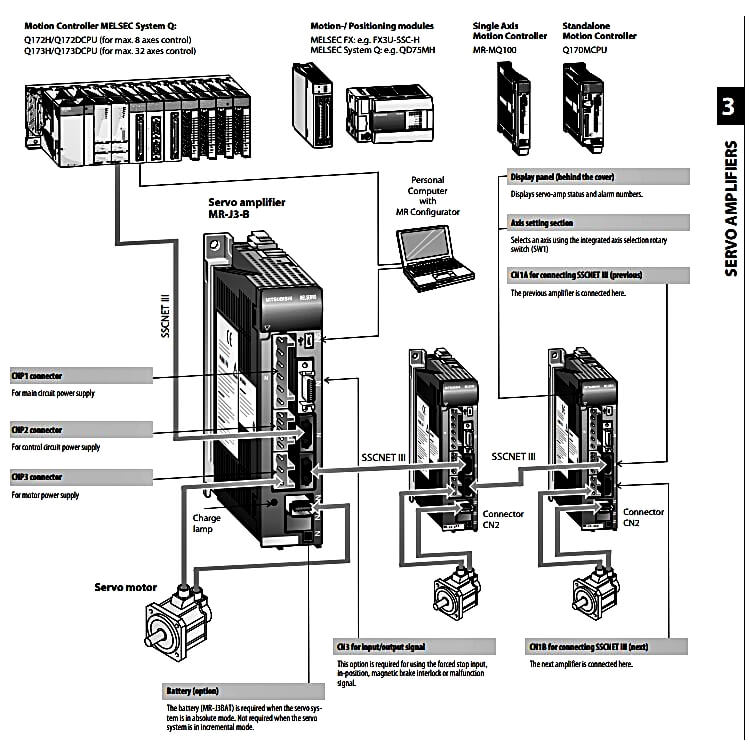

MR-J3-350B servo sơ đồ kết nối bao gồm thiết bị ngoại vi
Thiết bị ngoại vi được kết nối với MR-J3-350B như minh họa bên dưới. Có sẵn các đầu nối, dây cáp, tùy chọn và các thiết bị cần thiết khác để người dùng có thể thiết lập một cách dễ dàng và bắt đầu sử dụng ngay.
Thông qua các kết nối đơn giản tương thích với SSCNET III (bus sợi quang, 50 Mb/giây ), MR-J3-350B giảm thời gian đi dây và khả năng xảy ra lỗi đấu dây.
Xem thông tin tổng quan và đầy đủ tại: MR-J3_B Servo Amplifier Mitsubishi Instruction Manual
