Bộ đếm LCD nhỏ gọn Autonics LA8N-BN-L
Giới thiệu tổng quan:
Bộ đếm series LA8N có tính năng hiển thị 8 chữ số với đèn nền. Kích thước thiết bị nhỏ gọn cho phép người dùng lắp đặt dễ dàng trong không gian hẹp và pin lithium cho phép thiết bị hoạt động mà không cần nguồn cấp bên ngoài. Series LA8N tích hợp chế độ hoạt động đếm xuôi / đếm ngược và có các loại ngõ vào bao gồm ngõ vào không có điện áp, ngõ vào có điện áp, và ngõ vào điện áp phổ quát AC / DC.
Tính năng chính:
Kích thước nhỏ gọn: DIN W 48 × H 24 × 54 mm
Màn hình LCD có kích thước ký tự 8,7 mm
Model nền đen
Chế độ hoạt động: đếm xuôi, đếm ngược
Chức năng thiết lập dấu thập phân
Loại tín hiệu ngõ vào: ngõ vào không có điện áp, ngõ vào điện áp, ngõ vào điện áp AC / DC thông dụng
Tích hợp Pin lithium (hoạt động mà không cần nguồn cấp bên ngoài)
Loại terminal bắt vít (có vỏ bảo vệ terminal)
Cấu trúc bảo vệ IP66 (tiêu chuẩn IEC)
Thông số kỹ thuật LA8N-BN-L:
| Phương pháp hiển thị | LCD 8 chữ số 7 đoạn |
| Phương thức hoạt động | Đếm xuôi |
| Terminal | Terminal block |
| Nguồn cấp | Tích hợp pin (trên 7 năm) |
| Phương pháp ngõ vào_Tín hiệu | Không có điện áp ngõ vào (NPN) |
| Phương pháp ngõ vào_Cài đặt lại | Không có điện áp ngõ vào (NPN) |
| Tốc độ đếm tối đa | 1, 30, 1k [cps] |
| Độ rộng tín hiệu tối thiểu | 20ms |
| Ngõ ra điều khiển | Chỉ hiển thị |
| Ánh sáng nền | Chức năng đèn nền |
| Cấu trúc bảo vệ | IP66(bảng điều khiển phía trước) |
| Phụ kiện | Giá đỡ, vòng cao su chống thấm |
| Môi trường_Nhiệt độ xung quanh | -10 đến 55℃, bảo quản: -25 đến 65℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |
| Trọng lượng | Xấp xỉ 96g (Xấp xỉ 50g) |
Bộ chuyển đổi cài đặt bên ngoài: SW1 là nút bật / tắt RESET phía trước bảng điều khiển.
Bộ chuyển đổi cài đặt bên ngoài: SW2 là công tắc cài đặt tốc độ đếm tối đa.
Bộ chuyển đổi cài đặt bên ngoài: SW3 là công tắc đặt điểm thập phân.
Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.

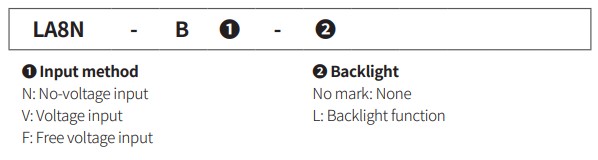

Bảng chọn mã LA8N Series:

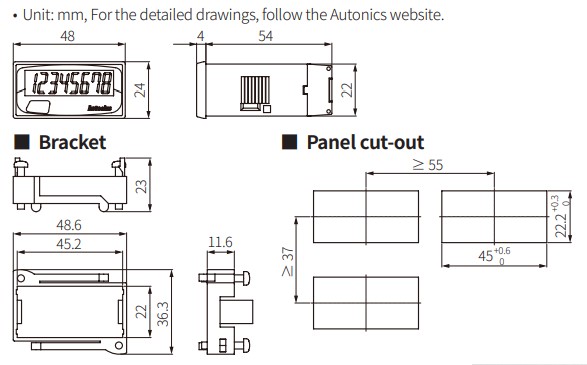

Kích thước LA8N Series:

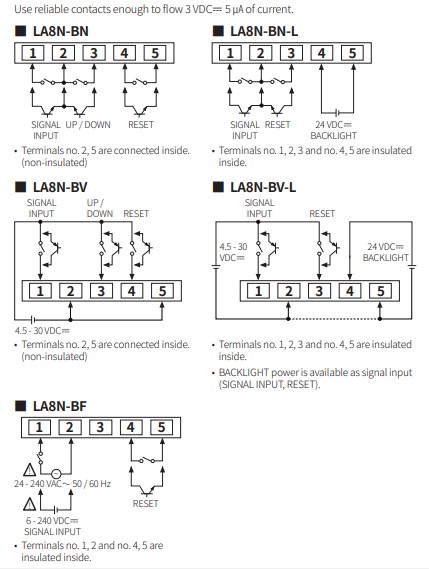

Sơ đồ đấu dây:
