Bộ đếm / bộ định thời loại hiển thị số có thể lập trình Autonics CT6Y-1P4
Giới thiệu tổng quát:
Bộ đếm / bộ định thời series CT tích hợp chức năng của bộ đếm và bộ định thời. Series CT có nhiều loại ngõ vào / ngõ ra và công suất tải lên đến 5A. Model RS485 của series này cho phép người dùng cài đặt cấu hình và giám sát các thông số từ xa qua máy tính cá nhân. Series CT bao gồm model 4 chữ số và 6 chữ số với 3 kích cỡ DIN tiêu chuẩn (48 × 48, 72 × 72, 72 x 36 mm).
Các tính năng chính:
Tích hợp bộ đếm / bộ định thời, cho phép đếm và cài đặt thời gian
Truyền thông RS485 (Modbus RTU) (model truyền thông)
Thời gian ngõ ra một lần: 0.01 giây đến 99.99 s
Chức năng đếm
Nhiều chế độ ngõ vào / ngõ ra (9 chế độ ngõ vào, 11 chế độ ngõ ra)
Dải giá trị Prescale:
– Model 6 chữ số: 0.00001 đến 99999.9
– Model 4 chữ số: 0.001 đến 999.9
Chức năng đếm hàng loạt, đếm điểm bắt đầu (giá trị)
Chức năng định thời
Nhiều chế độ ngõ ra (11 chế độ ngõ ra)
Dải cài đặt thời gian:
– Model 6 chữ số: 0.001 giây đến 99999.9 giờ
– Model 4 chữ số: 0.001 giây đến 9999 giờ
Hỗ trợ cài đặt thời gian ngõ ra bằng 0
Chức năng bộ nhớ hẹn giờ (chỉ áp dụng đối với model bộ chỉ thị)
Thông số kỹ thuật CT6Y-1P4
| Phương pháp hiển thị | LED 7 đoạn 6 số |

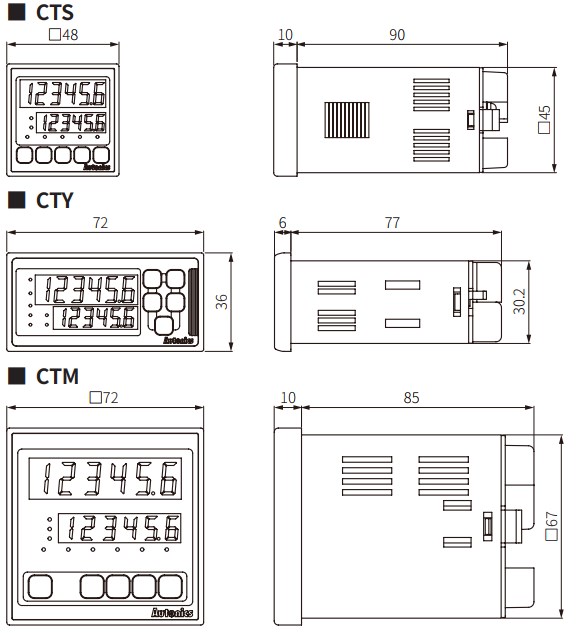

| Kích thước | W 48 x H 36 mm |
| Phương thức hoạt động | Bộ đếm: Đếm xuôi, đếm ngược, đếm xuôi/ngược Bộ định thời: Đếm xuôi, Đếm ngược |
| Terminal | Terminal block |
| Hoạt động ngõ ra | TÍN HIỆU ON DELAY, NGUỒN ON DELAY, FLICKER, INTERVAL, TÍN HIỆU OFF DELAY, ON-OFF DELAY, INTEGRATION TIME |
| Nguồn cấp | 100-240VAC~ 50/60Hz |
| Thời gian hoạt động | POWER ON START SIGNAL ON START |
| Nguồn cấp bên ngoài | Max. 12VDC ±10% 50mA |
| Phương pháp ngõ vào tín hiệu | Ngõ vào điện áp (PNP), Không có ngõ vào điện áp (NPN) |
| Tốc độ đếm tối đa | 1, 30, 1k, 5k, 10k [cps] |
| Độ rộng tín hiệu tối thiểu | 1ms/20ms |
| Bảo vệ bộ nhớ | Xấp xỉ 10 năm |
| Dải cài đặt | 0.001 giây đến 9.999 giây, 0.01 giây đến 99.99 giây, 0.1 giây đến 999.9 giây, 1 giây đến 9999 giây, 1 giây đến 99 phút 59 giây, 0.1 phút đến 999.9 phút, 1 phút đến 9999 phút, 1 phút đến 99 giờ 59 phút, 1 giờ đến 9999 giờ |
| Ngõ ra điều khiển_Loại | 1 bước preset |
| Ngõ ra điều khiển_Relay | SPDT (1c): 1 |
| Ngõ ra điều khiển_NPN mạch thu hở | 1 |
| Cấu trúc bảo vệ | IP20(bảng điều khiển phía trước) |
| Bộ đếm_Phạm vi đếm | -99999 đến 999999 |
| Bộ đếm_Tỷ lệ | Điểm thập phân đến chữ số thứ năm |
| Bộ đếm_Độ rộng tối thiểu của tín hiệu ngõ vào | RESET: Tùy chọn 1ms/20ms |
| Bộ định thời_Độ rộng tín hiệu ngõ vào | INA, INH, RESET: Tùy chọn 1ms/20ms |
| Môi trường_Nhiệt độ xung quanh | -10 đến 55℃, bảo quản: -25 đến 65℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản : 35 đến 85%RH |
| Trọng lượng | Xấp xỉ 322g (Xấp xỉ 252g) |

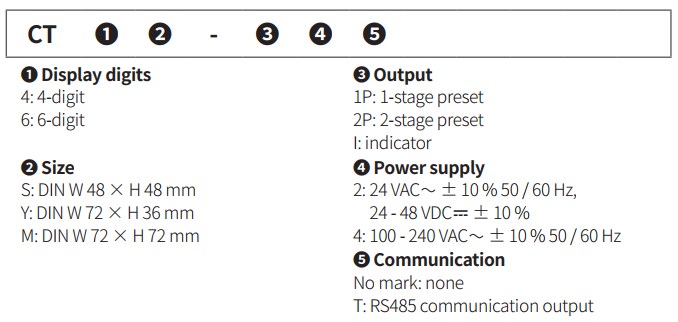

Bảng chọn mã hàng sản phẩm:
