ĐẶC ĐIỂM NỔI BẬT
Mô men khởi động: 150%-200% tùy theo phương pháp điều khiển
Tải thường 110% trong 60 giây, tải nặng 150% trong 60 giây
Phương pháp điều khiển: V/f, V/f có phản hồi tốc độ, véc tơ vòng hở, véc tơ vòng kín có phản hồi tốc độ, véc tơ vòng hở cho động cơ đồng bộ, véc tơ vòng kín cho động cơ đồng bộ, véc tơ vòng hở cao cấp.
Biến tần 75kW trở lên tích hợp mạch điều khiển hãm động năng giúp dừng nhanh khi kết hợp với điện trở hãm
Ngõ vào số đa chức năng, ngõ vào tần số tham chiếu, ngõ vào an toàn
Ngõ ra cách ly quang đa chức năng, báo lỗi rơ le, ngõ ra số đa chức năng, ngõ ra giám sát, ngõ ra giám sát an toàn
Động cơ, quá dòng tức thời, quá tải, quá áp, thấp áp, mất áp, quá nhiệt, quá nhiệt điện trở phanh, ngăn chặn sụt
Chức năng tự động dò tốc độ động cơ khi mất nguồn sử dụng cảm biến tốc độ
Chức năng KEB giữ động cơ hoạt động ổn định khi mất nguồn dùng năng lượng tái sinh
Có khả năng điều khiển sensorless (điều khiển vị trí động cơ IPM mà không cần phản hồi từ động cơ (encorder) và không cần thêm bộ điều khiển).
Cung cấp nhiều tính năng giúp thiết lập và vận hành biến tần dễ dàng như: chế độ tự chỉnh auto-tuning…
Tích hợp sẵn bộ điều khiển PID
Hỗ trợ các chuẩn truyền thông RS422/RS485 (mặc định), PROFIBUS – DP, DeviceNet, CC-Link, CANopen, LONWORKS, MECHATROLINK -2, MECHATROLINK-3, EtherCAT, EtherNet/I, Modbus TCP/IP.
Ứng dụng của biến tần Yaskawa GA700
Tải thường: Quạt, bơm, HVAC
Tải nặng: cầu trục và các máy nâng hạ, băng chuyền, máy nén khí, máy đùn ép, máy cuộn, máy công cụ…
Yaskawa GA700 Series
| Model | Công suất | Điện áp ngõ vào |
|---|---|---|
| CIPR-GA70T4005ABAA | 1.5kW, 2.2kW | 3 Pha 380V |
| CIPR-GA70T4007ABAA | 2.2kW, 3kW | 3 Pha 380V |
| CIPR-GA70T4009ABAA | 3kW, 3.7kW | 3 Pha 380V |
| CIPR-GA70T4012ABAA | 3.7kW, 5.5kW | 3 Pha 380V |
| CIPR-GA70T4018ABAA | 5.5kW, 7.5kW | 3 Pha 380V |
| CIPR-GA70T4023ABAA | 7.5kW, 11kW | 3 Pha 380V |
| CIPR-GA70T4031ABAA | 11kW, 15kW | 3 Pha 380V |
| CIPR-GA70T4038ABAA | 15kW, 18.5kW | 3 Pha 380V |
| CIPR-GA70T4044ABAA | 18.5kW, 22kW | 3 Pha 380V |
| CIPR-GA70T4060ABAA | 22kW, 30kW | 3 Pha 380V |

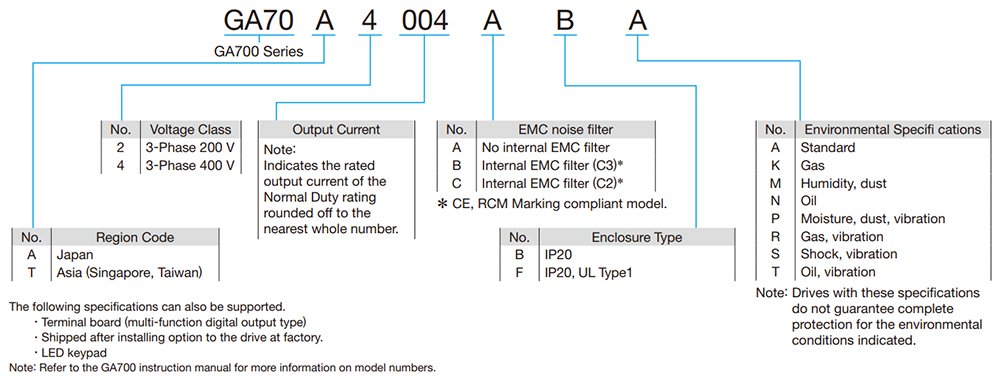

Cách tra mã Biến tần Yaskawa CIPR-GA70T4075ABA

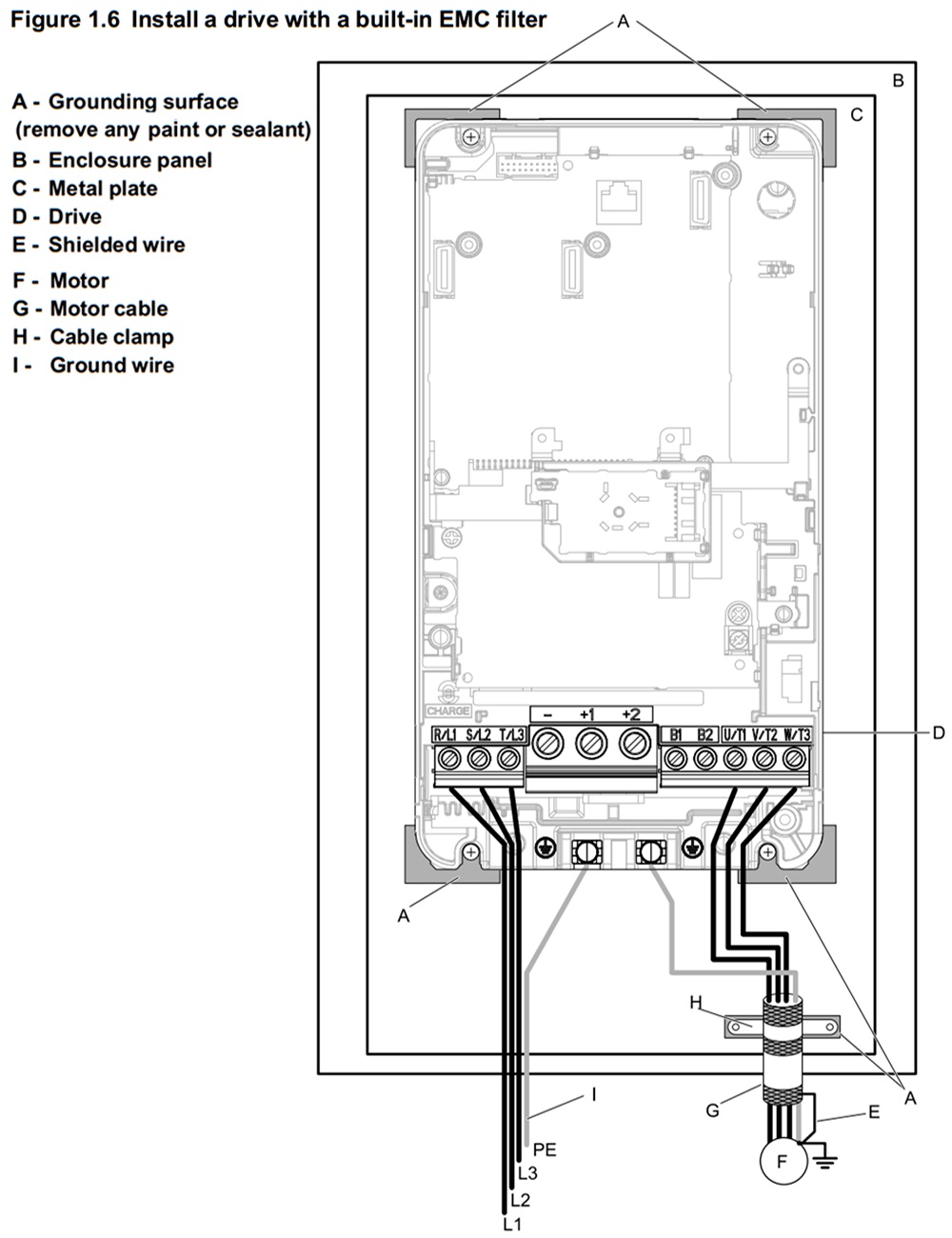

Cấu tạo Biến tần Yaskawa CIPR-GA70T4075ABA

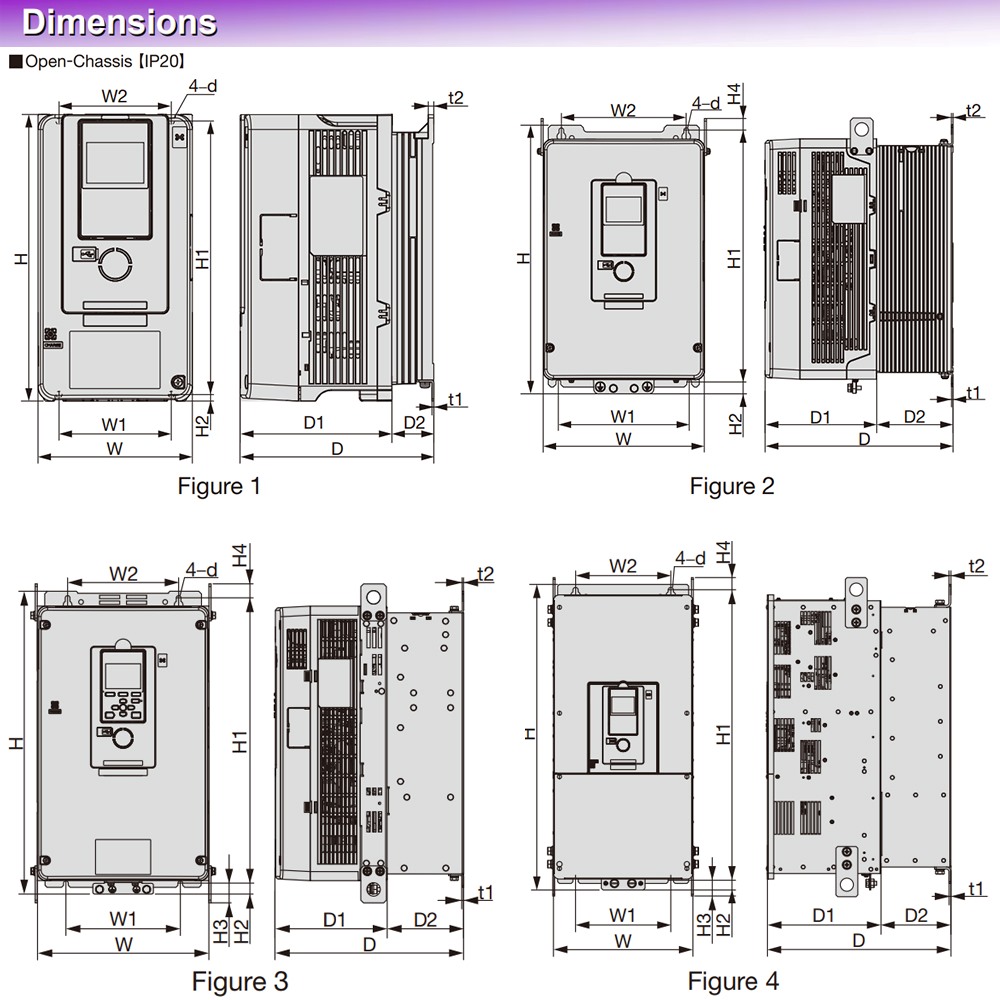

Kích thước Biến tần Yaskawa CIPR-GA70T4075ABA

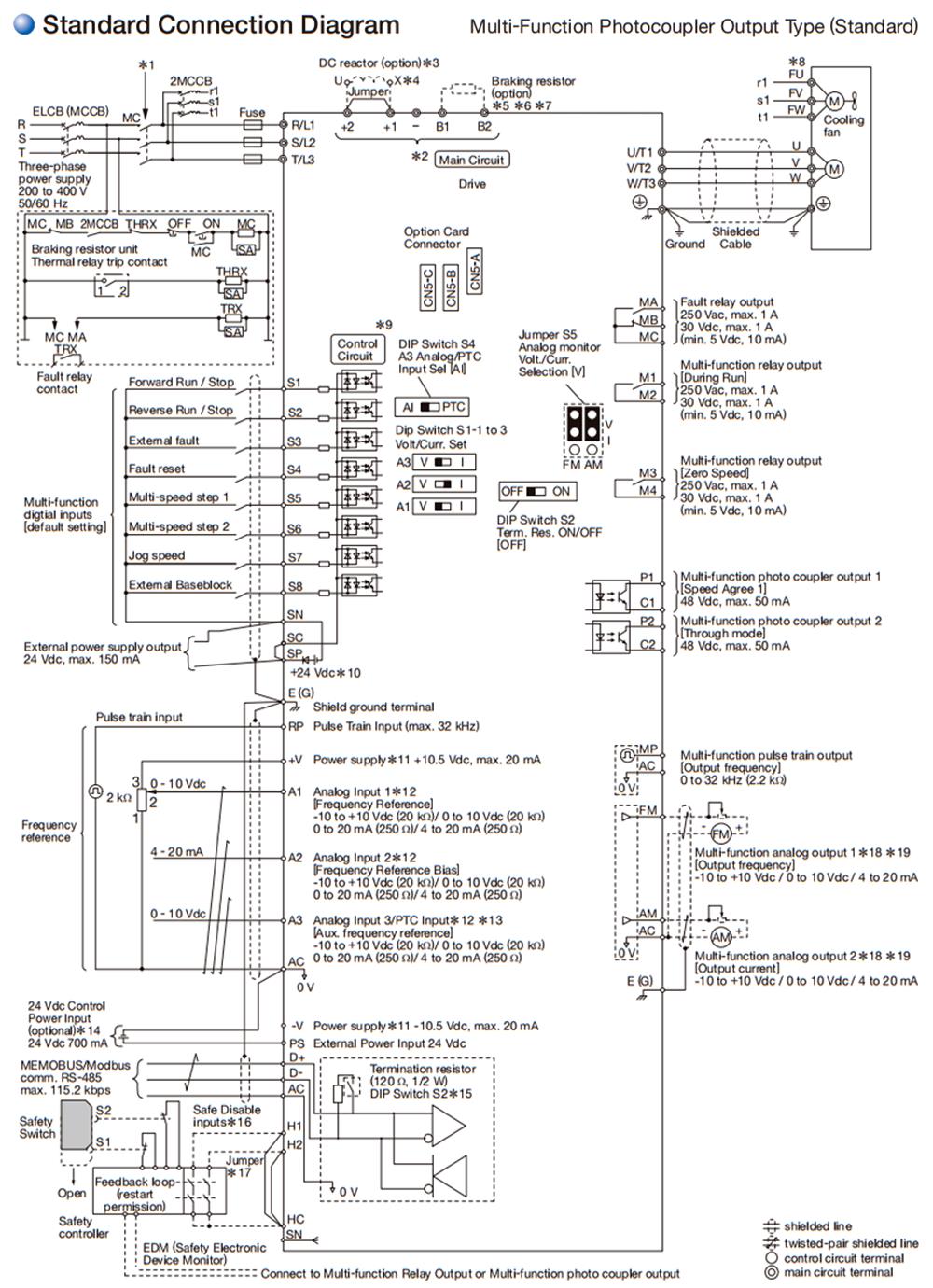

Cách đấu nối Biến tần Yaskawa CIPR-GA70T4075ABA

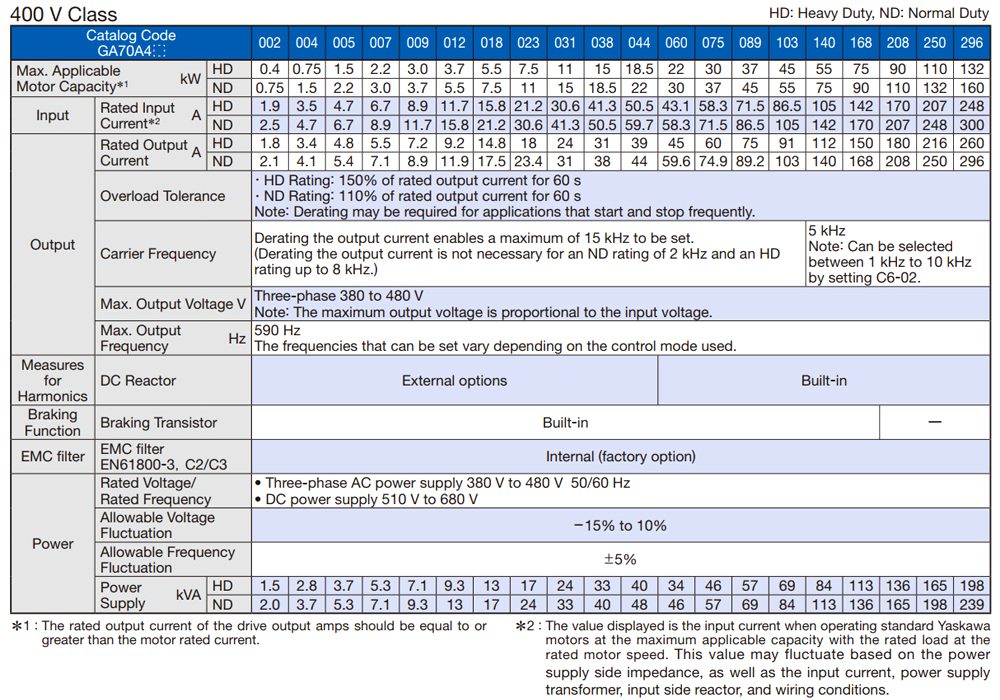

Thông số kỹ thuật Biến tần Yaskawa CIPR-GA70T4075ABA
