ĐẶC ĐIỂM BIẾN TẦN
1. Thông tin tổng quan của VD520-4T-5.5GB/7.5PB
– Công suất 5.5kW (7.5HP)
– Độ lệch điện áp nguồn ± 10%
– Tần số sóng mang : 0.5kHz~16.0kHz
– Chế độ điều khiển Open vector, V/F control
– Moment khởi động : 0.25Hz/150%( vector control)
– Bảo vệ quá tải
2. Thông số kỹ thuật của VD520-4T-5.5GB/7.5PB
|
Mã hàng |
VD520-4T-5.5GB/7.5PB |
|
Điện áp nguồn |
3Pha 380 VAC điện áp tiếp tục dao động ± 10%, dao động ngắn: -15 ~ +10%, điện áp chênh lệch <3% |
|
Điện áp đầu ra |
3Pha 380 VAC 0V ~ điện áp đầu vào định mức, sai số nhỏ hơn ± 3%. |
|
Tần số nguồn cấp |
50/60 Hz biên độ dao động ± 5% |
|
Công suất |
5.5kW (7.5HP) |
|
Dải tần số cài đặt |
50Hz-600Hz |
|
Độ phân giải tần số đầu vào |
0.01Hz |
|
Hiển thị |
Led 7 đoạn (5 chữ số) |
|
Mô men khởi động |
0.25Hz/150%( vector control) |
|
Loại động cơ |
Động cơ không đồng bộ |
|
Khả năng quá tải |
150% trong 60 giây |
|
Phạm vi tốc độ |
1:100 |
|
Kiểm soát tốc độ chính xác |
±0.2% |
|
Độ chính xác kiểm soát mô-men xoắn |
5% |
|
Phương pháp điều khiển |
Điều khiển V/F, Vector thường hở |
|
Công suất quá tải |
Động cơ loại G: 150% dòng định mức trong 60 giây; 200% dòng định mức trong 1 giây. Động cơ loại P: 120% dòng định mức trong 60 giây; Dòng định mức 150% trong 5sec. |
|
Tăng mô-men xoắn |
Tự động tăng mô-men xoắn, tăng mô-men xoắn bằng tay 0,1% ~ 10,0%. |
|
Đường cong tăng / giảm tốc |
Chế độ tăng / giảm tốc độ tuyến tính hoặc đường cong S, 4 loại thời gian tăng / giảm tốc, phạm vi 0.0s ~ 6500.0s. |
|
Thiết bị đầu cuối đầu vào |
Đầu vào 6 thiết bị đầu cuối , 1 thiết bị đầu cuối hỗ trợ đầu vào xung nhanh trên 100kHz tối đa. 2 thiết bị đầu cuối đầu vào tương tự; với tùy chọn đầu vào dòng điện 0 / 4mA đến 20mA hoặc đầu vào điện áp 0V đến 10V. Khả năng mở rộng: 3 thiết bị đầu cuối đầu vào kỹ thuật số và 1 thiết bị đầu cuối đầu vào tương tự. |
|
Thiết bị đầu cuối đầu ra |
2 thiết bị đầu cuối đầu ra tương tự; với tùy chọn đầu ra dòng điện 0 / 4mA đến 20mA hoặc đầu ra điện áp -10V đến 10V. 2 đầu ra số; một hỗ trợ đầu ra xung nhanh tín hiệu vuông 0,01KHz ~ 100KHz. 2 thiết bị đầu cuối đầu ra rơle Khả năng mở rộng: 1 ngõ ra |
|
Chức năng bảo vệ |
Phát hiện ngắn mạch động cơ khi bật nguồn, bảo vệ mất pha đầu vào / đầu ra, bảo vệ quá dòng, bảo vệ quá áp, bảo thấp áp, bảo vệ quá nhiệt và bảo vệ quá tải, v.v. |
|
Vị trí lắp đặt |
Trong nhà, không tiếp xúc trực tiếp, bụi, khí ăn mòn, dễ cháy khí, khói dầu, hơi, nhỏ giọt hoặc muối, v.v. |
|
Nhiệt độ môi trường xung quanh |
-10 ℃ – + 40 ℃ (giảm tỷ lệ nếu nhiệt độ môi trường từ 40 ℃ đến 50 ℃) |
|
Độ ẩm |
<95% RH, không ngưng tụ .. |
|
Nhiệt độ bảo quản |
-20℃- +60℃ |
|
Tiêu Chuẩn |
IP20, IEC/EN61800-3: 2 |

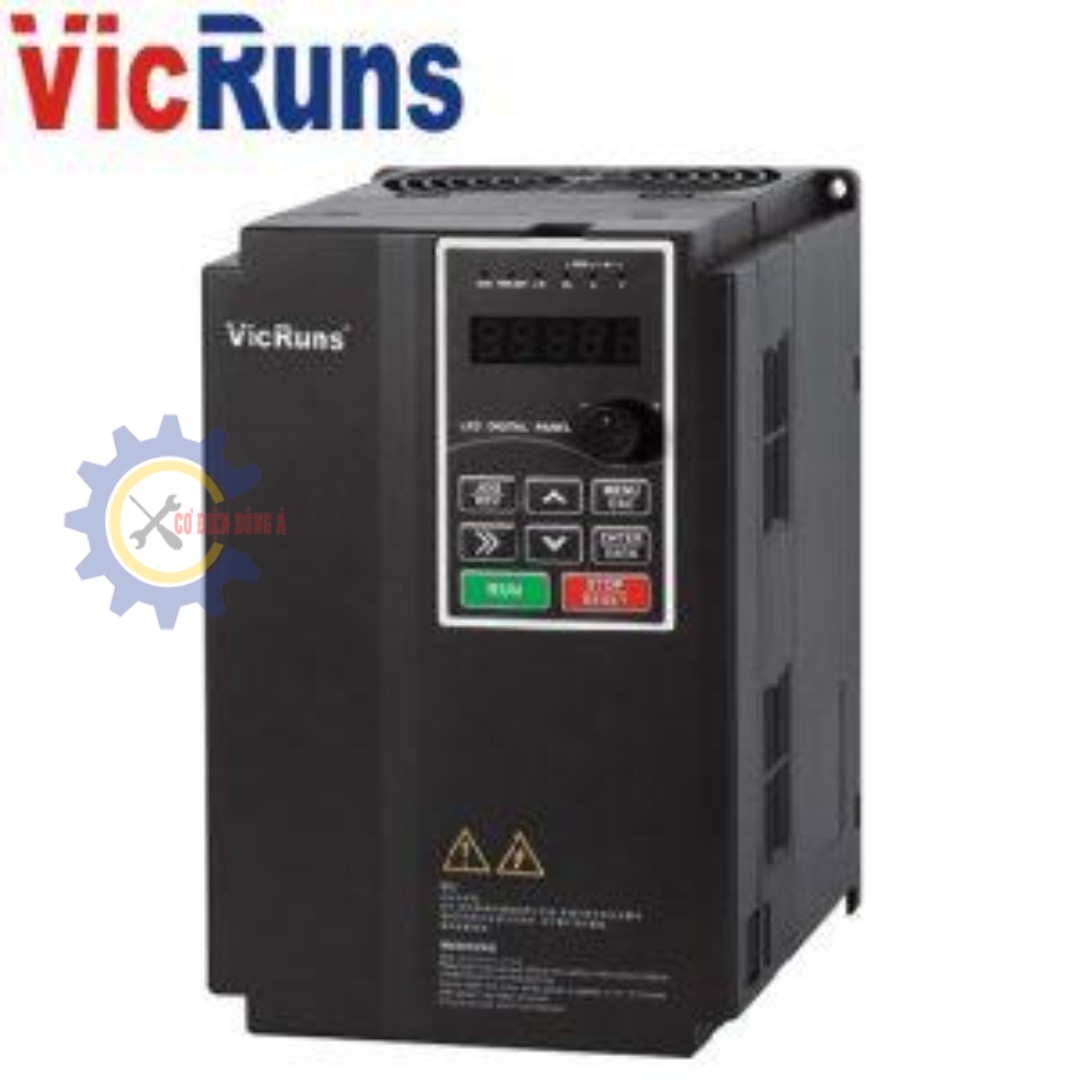

Hình ảnh biến tần
