Biến tần Siemens Sinamics V20 có thể đáp ứng hầu hết các ứng dụng cơ bản trong truyền động liên tục. Tuy là dòng sản phẩm có giá thành cạnh tranh và tiết kiệm chi phí đầu tư cho khách hàng nhưng Sinamics V20 vẫn được tích hợp nhiều tính năng của các dòng biến tần Sinamics cao cấp hơn. Cụ thể như :
• Kích thước nhỏ gọn, thuận lợi cho việc lắp đặt và sử dụng.
• Tích hợp các chuẩn truyền thông Modbus RTU và USS
• Tính năng vận hành, chạy thử và chuẩn đoán lỗi trên thiết bị di động thông qua mạng không dây với mô-đun SINAMICS V20 Smart Access
• Tích hợp sẵn các macro ứng dụng để đơn giản hóa cấu hình I/O và thưc hiện các cài đặt phù hợp
• Chế độ ECO V/f và V2/f – tính năng ngủ đông, giúp giảm khả năng tiêu thụ năng lượng trong khi vận hành và khi ở trạng thái chờ của thiết bị, hệ thống
• Điều khiển PID cho các hệ thống và tính năng auto tunning giúp tối ưu hóa các tham số cài đặt
• Đặc biệt hỗ trợ tốt cho ứng dụng băng tải: khả năng khởi động tải tại điểm yêu cầu mô-men xoắn cao, phát hiện đứt dây băng tải nhờ khả năng theo dõi mô-men tải, khởi động bắt tốc độ khi đang quay của trục động cơ (Catch on fly parameter), …
• Tính năng tiết kiệm năng lượng: chế độ ECO (ECO mode), chế độ ngủ đông (Hibernation mode), chế độ giám sát tiêu thụ năng lượng (Energy conpsumtion monitoring)
• Chân tín hiệu: 4 ngõ vào số, 2 ngõ ra số, 2 ngõ vào analog
• Khả năng bảo vệ: chống xâm thực, ngưng tụ hơi nước cho bo mạch (PCBs), bảo vệ thấp áp, quá áp, quá tải, quá nhiệt, …
• Các mô-đun mở rộng: BOP-2, IOP, điện trở xả (Braking resistor), các bộ lọc (Output reactor, Line filter, Line reactor), …
Với những tính năng nổi trội như độ bền cao, khả năng hoạt động ổn định, đáng tin cậy với những ứng dụng chuyên biệt. Biến tần Siemens V20 đang trở thành một trong những dòng biến tần được ưa chuộng nhất trên thế giới.
SINAMICS V20 3AC380-480V -15/+10% 47-63HZ RATED POWER 0.75KW WITH 150% OVERLOAD FOR 60SEC UNFILTERED I/O-INTERFACE: 4DI, 2DO,2AI,1AO FIELDBUS: USS/ MODBUS RTU WITH INBUILT BOP PROTECTION: IP20/ UL OPEN TYPE SIZE:FSA 90X150X146(WXHXD)
Siemens V20
| Mã sản phẩm | Công suất | Điện áp ngõ vào |
|---|---|---|
| 6SL3210-5BB11-2UV1 | 0.12kW | 1 Pha 220V |
| 6SL3210-5BB11-2BV1 | 0.12kW | 1 Pha 220V |
| 6SL3210-5BB12-5UV1 | 0.25kW | 1 Pha 220V |
| 6SL3210-5BB12-5BV1 | 0.25kW | 1 Pha 220V |
| 6SL3210-5BB13-7UV1 | 0.37kW | 1 Pha 220V |
| 6SL3200-0AE50-0AA0 | 0.37kW | 1 Pha 220V |
| 6SL3210-5BB13-7BV1 | 0.37kW | 1 Pha 220V |
| 6SL3210-5BB15-5UV1 | 0.55kW | 1 Pha 220V |
| 6SL3210-5BB15-5BV1 | 0.55kW | 1 Pha 220V |
| 6SL3210-5BB17-5UV1 | 0.75kW | 1 Pha 220V |

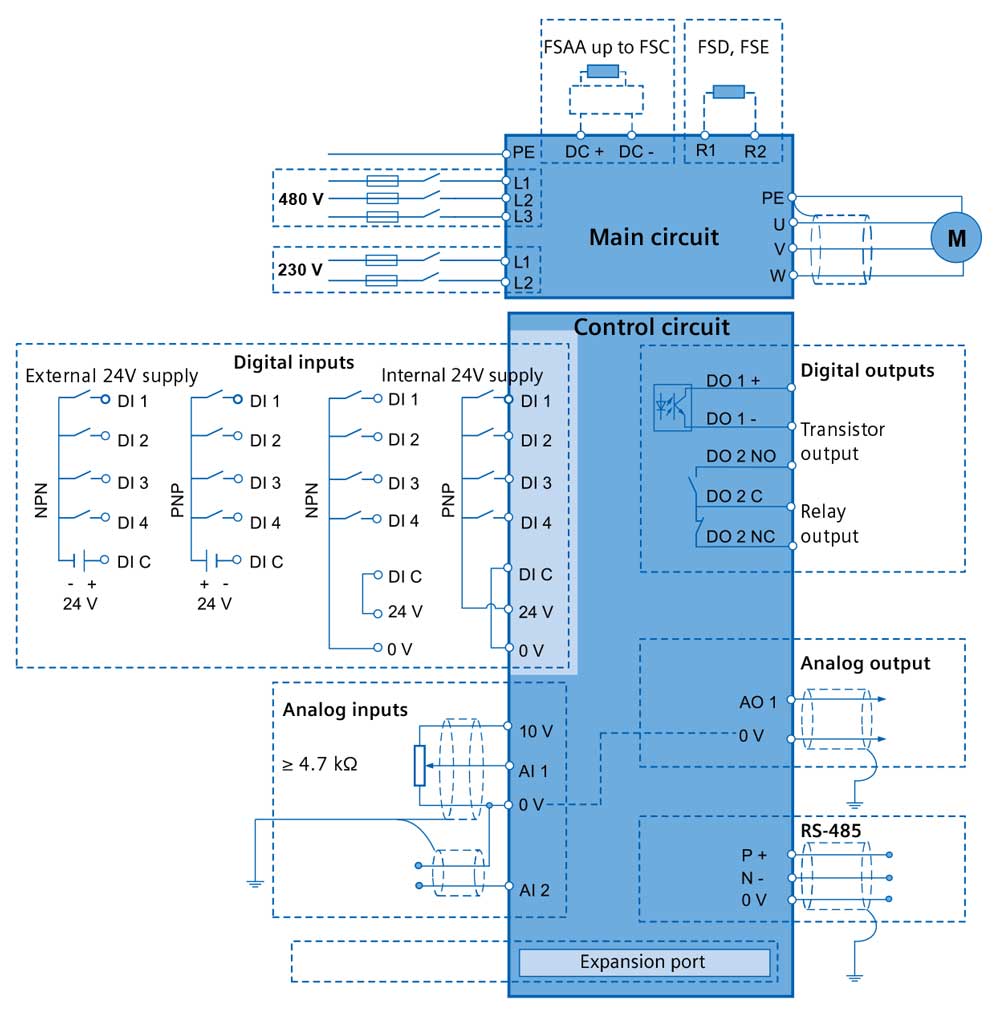

Cách đấu dây biến tần Siemens V20 Series
