Thông số kĩ thuật biến tần Schneider
– Dòng biến tần: ATV930
– Công suất: 0.75kW ( 1HP, tải nhẹ ) & 0.35kW ( 0.5HP, tải nặng)
– Điện áp ngõ vào: 3 Pha 220V
– Tần số nguồn điện cung cấp ngõ vào: 50/60 Hz
– Dòng điện ngõ vào: 2.2A (tải nhẹ) – 1.5A (tải nặng)
– Dòng điện định mức: 1.5A (380V), 1.3A (480V)
– Kích thước(W x H x D): 144 x 350 x 206
– Trọng lượng (kg): 4.5kg
– Cấp độ bảo vệ: IP21
– Phanh bảo vệ: Chopper
– Cách lắp đặt: treo tường
– Khả năng chịu quá tải: 120% trong 20s, 110% trong 60s (tải nhẹ); 150% trong 60s (tải nặng)
– Nhiệt độ hoạt động: -20°C ~ 65°C
– Tiêu chuẩn toàn cầu CE UL 61800-5-1
Đặc điểm chung của biến tần Schneider
• Loại biến tần đa năng, Chất lượng cao cấp, độ tin cậy cao
• Kích thước nhỏ gọn, chắc chắn, giao diện dể sử dụng
• Trang bị nhiều ứng dụng và chức năng đặc biệt
• Bảo vệ quá nhiệt, quá áp, thấp áp, ngắt mạch, ngắt pha động cơ
• 3 ngõ vào Analog, 10 ngõ vào Digital
• 2 ngõ ra Analog, 3 ngõ ra relay ( NO/NC; NO; NO )
• 2 ngõ ra chức năng an toàn STO
• Đầu vào có thể điều chỉnh tốc độ 16 bước
• Điều khiển vector không cảm biến với chế độ V/F thích ứng cao
• Kết nối PC, màn hình ngoài và điều khiển từ xa, hỗ trợ đa ngôn ngữ
• Dễ dàng cài đặt và thao tác, thay thế, sửa chữa, bảo trì

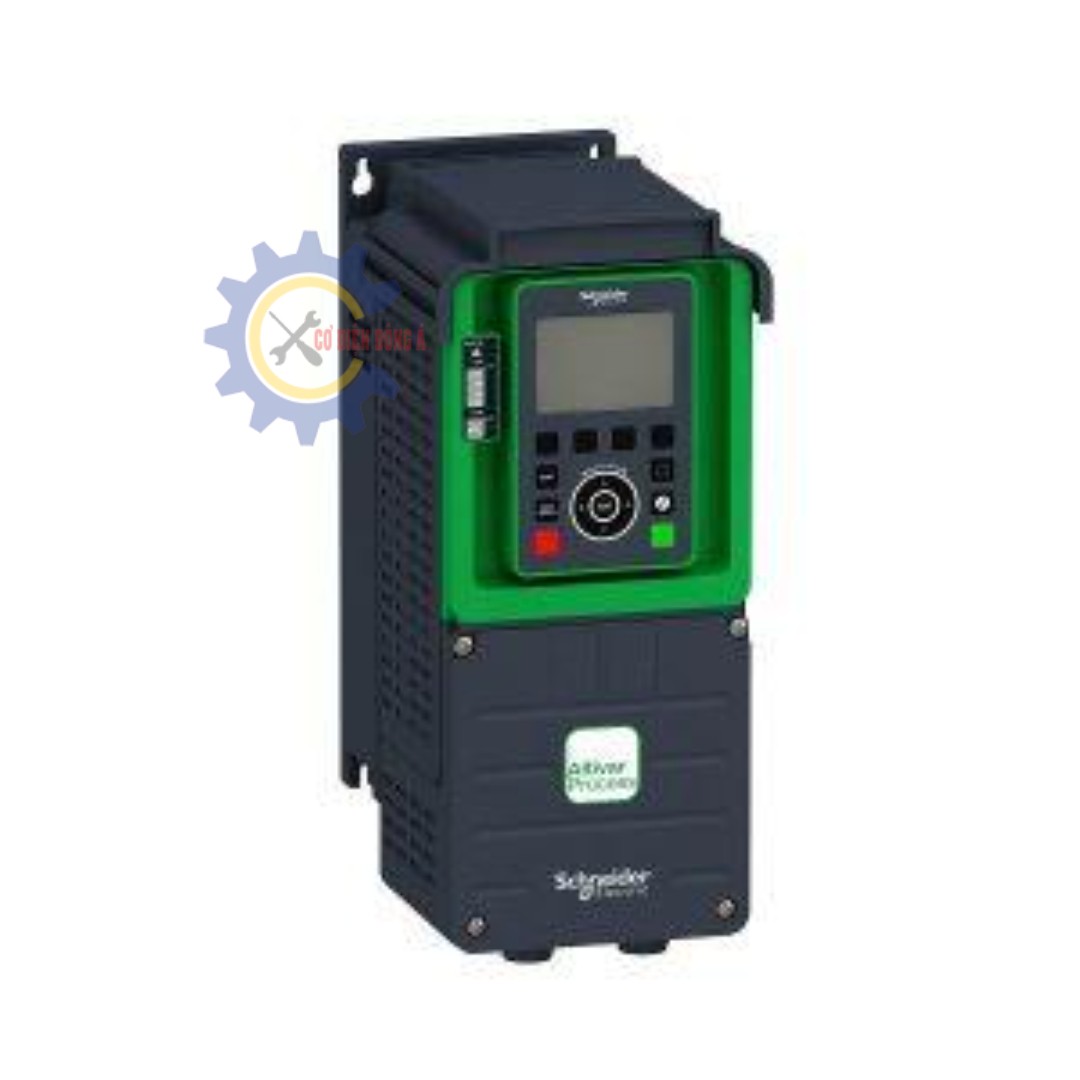

Hình ảnh biến tần

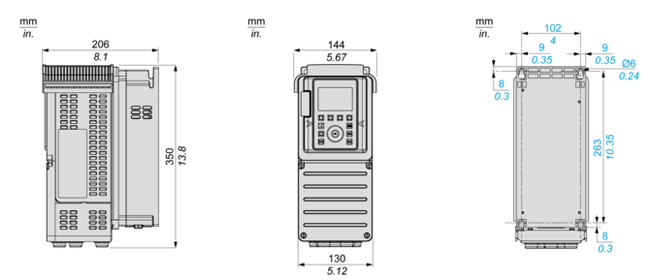

Kích thước biến tần Schneider
