Dòng biến tần Schneider ATV320 series được Schneider Electric tung ra thị trường vào đầu năm 2017 để điều khiển động cơ đồng bộ và không đồng bộ 3 pha. với độ tin cậy cao, đáp ứng yêu cầu vận hành của các máy đơn giản và phức tạp như: máy đóng gói, vận chuyển vật liệu, máy dệt, máy chế biến vật liệu, bơm, quạt, máy nén khí, cẩu trục,…

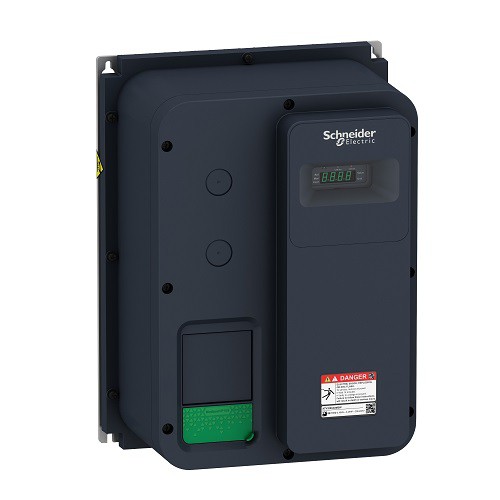

Mô tả Biến tần Schneider
| Model | ATV320U55N4W |
| Điện áp ngõ vào | 3 Pha 380-480VAC |
| Điện áp ngõ ra | 3 Pha 380-480VAC |
| Công suất | 5.5kW |
| Dòng điện ngõ vào | 20.7A |
| Dòng điện ngõ ra | 14.3A |
| Tần số ra Max | 599Hz |
| Lọc EMC | Có tích hợp |
| Đầu vào digital | 6 |
| Đầu vào analog | 3 |
| Đầu vào xung | Không |
| Đầu ra transistor | Không |
| Đầu ra rơ le | 2 |
| Đầu ra analog | 1 |
| Phương pháp điều khiển/ Chế độ điều khiển | V/f Control |
| Kết nối với PC | RJ45, USB port |
| Truyền thông | CANopen, EtherCAT, Modbus TCP |
| Chức năng | Over current, Over voltage, Overload Protection, Overvoltage during ac celeration |
| Công suất quá tải ở mức tải bình thường (60s) | 120% |
| Công suất quá tải ở mức tải nặng (60s) | 150% |
| Bộ phanh | Có tích hợp |
| Điện trở phanh (Bán riêng) | VW3A7731 |
| Bàn phím (Bán riêng) | VW3A1006, VW3A1007 |
| Ứng dụng | Cần trục, Xử lý vật liệu, Máy đóng gói, Bơm, máy dệt |
| Tích hợp quạt làm mát | Có |
| Khối lượng | 22kg |
| Kích thước | 320x521x335mm |
2. Ưu điểm
– Chịu tải tốt.
– Màn hình điều khiển tích hợp sẵn
– Tiết kiệm thời gian và không gian lắp đặt.
– Tiết kiệm điện năng
3.Sơ đồ đấu nối
Connection Diagrams
Control Connection Diagram in Source Mode

4. Kích thước & bản vẽ kích thước
Kích thước: 250x200x340 mm
Trọng lượng: 5.9 kg
