Thông số kỹ thuật cơ bản Biến tần Schneider ATV212:
- Kiểu động cơ : Động cơ không đồng bộ
- Bộ lọc EMC : Bộ lọc EMC loại C2
- Truyền thông : Modbus, METASYS N2, APOGEE FLN, BACnet
- Điện áp hoạt động : 3P 380V~480V 50~60Hz
- Dòng định mức : 3.7A
- Công suất : 1.5kW – 2HP
- Khả năng chịu quá tải : 4A trong 60 giây
- Lớp bảo vệ : IP21
- Nhiệt độ hoạt động : -10°C ~ 50°C
- Nhiệt độ lưu trữ : -25ºC ~ 70ºC
- Độ ẩm cho phép : 5~95% RH, không ngưng tụ
- Kiểu lắp đặt :
- Kích thước biến tần : 107 x 192 X 150 (mm)
- Trọng lượng : 2 Kg

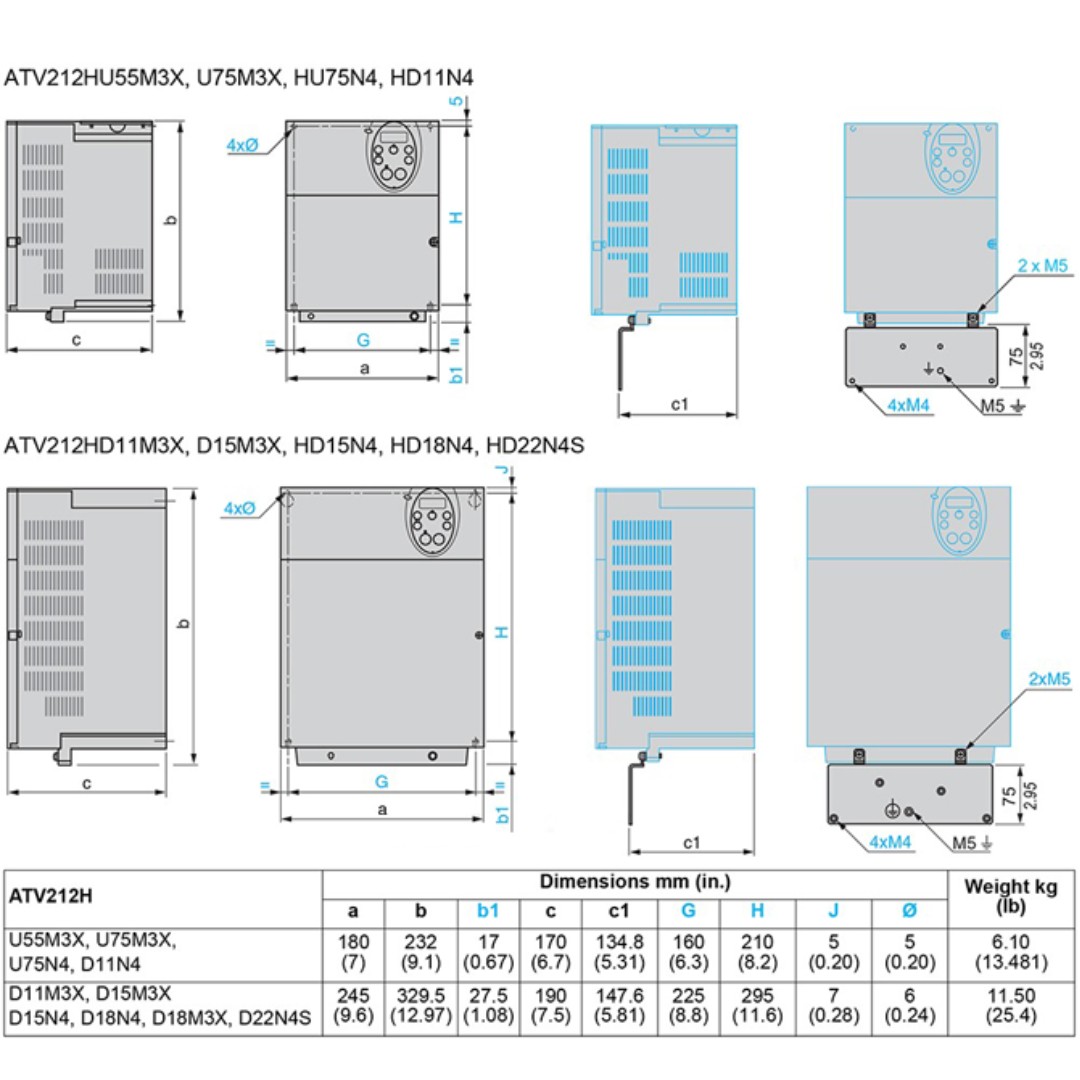

Hình ảnh biến tần
Đặc điểm chung của biến tần Schneider
– Tích hợp bộ lọc EMC
– Tích hợp bộ đều khiển trên biến tần
– Điều khiển qua mạng Modbus tích hợp sẵn
– PID tích hợp, điều khiển một bơm chính, một bơm phụ mà không cần mua thêm card phụ.
– Chế độ Sleep/ wake-up trong điều khiển bơm.
– Bảo vệ chế độ không tải.
– Cấu hình ngõ ra số LO ( Logic out put)
– Cấu hình ngõ ra tương tự AO ( Analogue output)
– Lắp đặt và setup dễ dàng, hoạt động ổn định, đáp ứng được những phụ tải hoạt động liên tục.
Ứng dụng Biến tần Schneider ATV212:
Biến tần Schneider ATV212 dùng cho động cơ không đồng bộ, hoạt động trong ngành xây dựng như: máy bơm nước, hệ thống quạt thông gió, điều khiển thang máy…
