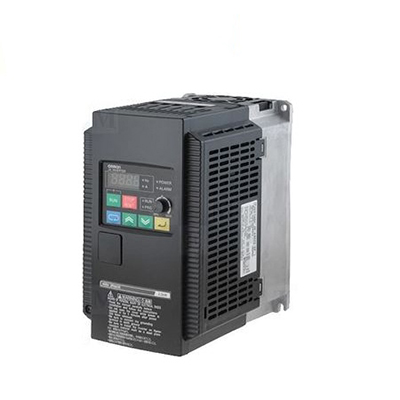

Biến tần Omron 3G3JX Series với dãy công suất thấp từ 0.2 đến 7.5KW, loại nhỏ gọn dễ sử dụng. Nó có 4 đầu vào số và 1 đầu vào analog để điều khiển hoạt động của biến tần. Vòng quay ổn định và moment lớn khi tốc độ nhỏ. Chức năng tiết kiệm năng lượng, chức năng truyền thông RS485 qua giao thức Modbus RTU
| Loại | Variable Frequency Drives |
| Số pha nguồn cấp | 3-phase |
| Điện áp nguồn cấp | 380…480VAC |
| Tần số định mức ngõ vào | 50Hz, 60Hz |
| Dòng điện định mức ngõ vào | 11A |
| Công suất | 3.7kW |
| Dòng điện định mức đầu ra | 8.6A |
| Điện áp ngõ ra định mức | 380…480VAC |
| Tần số ra Max | 400Hz |
| Ứng dụng | Fan, Pump |
| Kiểu thiết kế | Standard inverter |
| Công suất quá tải ở mức tải bình thường (60s) | 150% |
| Bàn phím | Built-in |
| Bộ phanh | No |
| Điện trở | No |
| Cuộn kháng xoay chiều | No |
| Cuộn kháng 1 chiều | No |
| Lọc EMC | No |
| Đầu vào digital | 5 |
| Đầu vào analog | No |
| Đầu ra transistor | 1 |
| Đầu ra rơ le | 1 |
| Đầu ra analog | 1 |
| Phương pháp điều khiển/ Chế độ điều khiển | Phase-to-phase sinusoidal modulation PWM |
| Chức năng | 16-step speeds, 2nd control function, Analog gain/bias adjustment, AVR function, Carrier frequency adjustment, Electronic thermal characteristics/level adjustment, Frequency conversion display, Frequency jump, Jogging operation,, Motor rotation speed UP/DOWN, Overcurrent suppression function, PID control, Retry function, Simplified torque boost, Soft lock function, S-shape acceleration/deceleration,, Starting frequency adjustment, Trip monitor, Upper/lower limit, USP function, V/f characteristic selection |
| Tính năng độc đáo/ Chức năng | Motor control |
| Giao diện truyền thông | RS485 |
| Kết nối với PC | Ethernet RJ45 port |
| Kiểu đầu nối điện | Screw terminal |
| Phương pháp lắp đặt | Wall-panel mounting |
| Tích hợp quạt làm mát | Yes |
| Môi trường hoạt động | Indoor |
| Nhiệt độ môi trường | -10…50°C |
| Độ ẩm môi trường | 20…90% |
| Khối lượng tương đối | 2.4kg |
| Chiều rộng tổng thể | 110mm |
| Chiều cao tổng thể | 189mm |
| Chiều sâu tổng thể | 159.4mm |
| Cấp bảo vệ | IP20 |
| Tiêu chuẩn | CE, cUL, UL |
| Bàn phím (Bán riêng) | 3G3AX-OPCN1, 3G3AX-OPCN3, 3G3AX-OP01 |
| Cuộn kháng xoay chiều (Bán riêng) | 3G3AX-AL4055 |
| Cuộn kháng 1 chiều (Bán riêng) | 3G3AX-DL4037 |
| Bộ phanh (Bán riêng) | 3G3AX-RBU41 |
| Điện trở phanh (Bán riêng) | 3G3AX-RBB3001, 3G3AX-RBC4001 |
Omron-JX
| Model | Voltage V | Capacity kW | Current A |
|---|---|---|---|
| 3G3JX-AB002-EF | 200-240 (1ph) | 0.2 | 1.4 |
| 3G3JX-AB004-EF | 200-240 (1ph) | 0.4 | 2.6 |
| 3G3JX-AB007-EF | 200-240 (1ph) | 0.75 | 4 |
| 3G3JX-AB015-EF | 200-240 (1ph) | 1.5 | 7.1 |
| 3G3JX-AB022-EF | 200-240 (1ph) | 2.2 | 10 |
| 3G3JX-A2002-EF | 200-240 (3ph) | 0.2 | 1.4 |
| 3G3JX-A2004-EF | 200-240 (3ph) | 0.4 | 2.6 |
| 3G3JX-A2007-EF | 200-240 (3ph) | 0.75 | 4 |
| 3G3JX-A2015-EF | 200-240 (3ph) | 1.5 | 7.1 |
| 3G3JX-A2022-EF | 200-240 (3ph) | 2.2 | 10 |
| 3G3JX-A2037-EF | 200-240 (3ph) | 3.7 | 15.9 |
| 3G3JX-A2055-EF | 200-240 (3ph) | 5.5 | 24 |
| 3G3JX-A2075-EF | 200-240 (3ph) | 7.5 | 32 |
| 3G3JX-A4004-EF | 380-480 (3ph) | 0.4 | 1.5 |
| 3G3JX-A4007-EF | 380-480 (3ph) | 0.75 | 2.5 |
| 3G3JX-A4015-EF | 380-480 (3ph) | 1.5 | 3.8 |
| 3G3JX-A4022-EF | 380-480 (3ph) | 2.2 | 5.5 |
| 3G3JX-A4040-EF | 380-480 (3ph) | 4 | 8.6 |
| 3G3JX-A4055-EF | 380-480 (3ph) | 5.5 | 13 |
| 3G3JX-A4075-EF | 380-480 (3ph) | 7.5 | 16 |
