Biến tần INVT GD200A-280G/315P-4 dùng cho cả tải moment biến thiên (tải P) và các loại tải moment không đổi như băng chuyền, máy trộn, máy cán (tải G). GD200A có thiết kế cứng cáp và mạnh mẽ, cấu hình cho phép hoạt động trong cả môi trường nhiều bụi và ẩm.
Các chức năng điều khiển chính của biến tần INVT GD200A-280G/315P-4:
Điều khiển Vector không gian (SVPWM), Sensorless vector (SVC), điều khiển torque (lực căng).
Torque khởi động ở 0.5 Hz: 150%.
Điều khiển tốc độ chính xác đến ±0.2%, đáp ứng nhanh <20 ms.
Truyền thông: Modbus, RS485.
Keypad có thể lấy rời để giám sát và cài đặt từ xa, sao chép được thông số. Có thể tháo rời khoảng cách tối đa 150m.
Chức năng ứng dụng: PLC giản đơn, các cấp tốc độ đặt trước, điều khiển PID, điều khiển ổn định áp suất trạm 3 bơm, hãm DC, hãm Magnetic Fluxing…
Bộ lọc C3 theo tiêu chuẩn IEC 61800-3.
30 chức năng bảo vệ động cơ và biến tần.
Khả năng quá tải: 60s với 150% dòng định mức, 10s với 180% dòng định mức, 1s với 200% dòng định mức.
Biến tần INVT GD200A Series (Điện áp 3 Pha 380V)
| Mã sản phẩm | Công suất tải nặng | Công suất tải nhẹ | Dòng chịu tải |
|---|---|---|---|
| GD200A-1R5G-4 | 1.5kW | 3.7A | |
| GD200A-2R2G-4 | 2.2kW | 5A | |
| GD200A-004G/5R5P-4 | 4kW | 5.5kW | 9.5/14A |
| GD200A-5R5G/7R5P-4 | 5.5kW | 7.5kW | 14/18.5A |
| GD200A-7R5G/011P-4 | 7.5kW | 11kW | 18.5/25A |
| GD200A-011G/015P-4 | 11kW | 15kW | 25/32A |
| GD200A-015G/018P-4 | 15kW | 18kW | 32/38A |
| GD200A-018G/022P-4 | 18kW | 22kW | 38/45A |
| GD200A-022G/030P-4 | 22kW | 30kW | 45/60A |
| GD200A-030G/037P-4 | 30kW | 37kW | 60/75A |
| GD200A-037G/045P-4 | 37kW | 45kW | 75/92A |
| GD200A-045G/055P-4 | 45kW | 55kW | 92/115A |
| GD200A-055G/075P-4 | 55kW | 75kW | 115/150A |
| GD200A-075G/090P-4 | 75kW | 90kW | 150/180A |
| GD200A-090G/110P-4 | 90kW | 110kW | 180/215A |
| GD200A-110G/132P-4 | 110kW | 132kW | 215/260A |
| GD200A-132G/160P-4 | 132kW | 160kW | 260/305A |
| GD200A-160G/185P-4 | 160kW | 185kW | 305/340A |
| GD200A-185G/200P-4 | 185kW | 200kW | 305/340A |
| GD200A-200G/220P-4 | 200kW | 220kW | 340/380A |
| GD200A-220G/250P-4 | 220kW | 250kW | 425/480A |
| GD200A-250G/280P-4 | 250kW | 280kW | 480/530A |
| GD200A-280G/315P-4 | 280kW | 315kW | 530/600A |
| GD200A-315G/355P-4 | 315kW | 355kW | 600/650A |

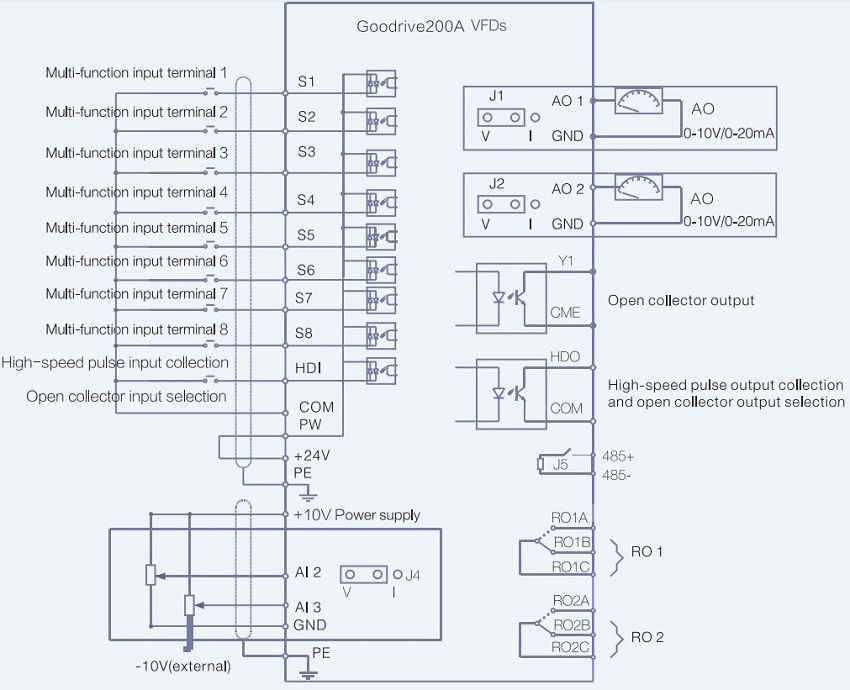

Sơ đồ đấu dây mạch điều khiển biến tần INVT GD200A Series
