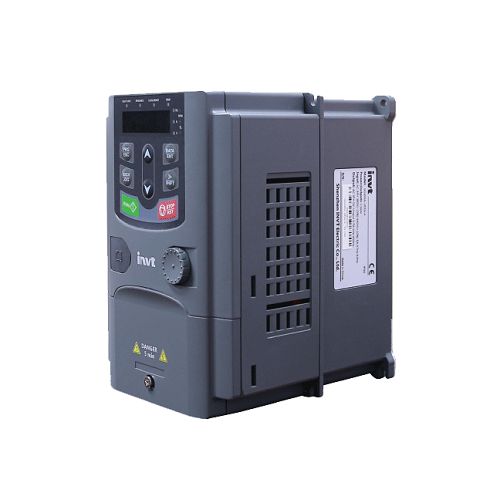

1. Thông tin tổng quan của GD200A-011G/015P-S24
– Công suất: 11kW
– Điện áp vào: 1 pha 220V
– Điện áp ra: 3 pha 380V
– Tần số ra: 0.1-400Hz
– Dòng điện ngõ vào: 18.5A
– Xuất xứ: Trung Quốc
2. Thông số kỹ thuật của GD200A-011G/015P-S24
|
Mã sản phẩm |
GD200A-011G/015P-S24 |
|
Điện áp vào |
1 pha 220V |
|
Điện áp ra |
3 pha 380V |
|
Ngõ ra tần số |
0.1-400Hz |
|
Công suất |
11kW |
|
Momen khởi động |
150%, 0.5Hz, (SVC) |
|
Mức chịu quá tải |
– 150% trong 60s – 180% trong 10s – 200% trong 1s |
|
Tích hợp sẵn |
– Keypad – Bộ điều khiển thắng (Breaking Unit) – Cổng truyền thông RS-485 – Bộ lọc EMC |
|
Ứng dụng |
– Dùng cho động cơ không đồng bộ (AM) – Vận hành đơn giản, thích hợp cho nhiều ứng dụng tải nặng, tải trung bình và tải nhẹ – Điều khiển nhiều cấp tốc độ |
|
Tiêu chuẩn |
CE: Hợp chuẩn thị trường Châu Âu |
|
Xuất xứ |
INVT Trung Quốc |
3. Kích thước của GD200A-011G/015P-S24
4. Sơ đồ chân kết nối biến tần GD200A-011G/015P-S24
5. Ứng dụng
Biến tần được ứng dụng ngày càng phổ biến để điều khiển tốc độ cho tất cả các máy móc trong các ngành, đặc biệt trong công nghiệp và xây dựng: Máy nghiền, máy cán, kéo, máy tráng màng, máy tạo sợi, máy nhựa, cao su, sơn, hóa chất, dệt, nhuộm, đóng gói, chế biến gỗ, băng chuyền, cần trục, tháp giải nhiệt , thiết bị nâng …
