Biến tần Inovance MD500 là dòng biến tần hiệu suất cao, hiệu năng tuyệt vời, điều khiển vector vòng hở/kín hoạt động ổn định, chịu độ ẩm và bụi bẩn, an toàn trong môi trường công nghiệp.
Đặc điểm biến tần MD500 Inovance
– Hiệu suất cao: biến tần điều khiển véc tơ vòng kín, điều khiển mô-men xoắn chính xác tới 3%, tốc độ phản hồi cao
– Độ tin cậy cao: ổn định, đáng tin cậy và bền bỉ ngay cả trong môi trường khắc nghiệt
– Dễ dàng sử dụng: cài đặt dễ dàng cho người mới sử dụng
– Kích thước nhỏ: cấu trúc kiểu cuốn sách, mô-đun thế hệ mới, giúp bộ biến tần nhỏ gọn hơn
– Tiêu chuẩn EMC: thiết kế theo tiêu chuẩn EMC, đáng tin cậy trong môi trường điện từ phức tạp
– Đáp ứng tiêu chuẩn quốc tế: Chứng nhận CE và UL
Ứng dụng biến tần MD500 Series Inovance
Biến tần inovance MD500 được ứng dụng nhiều trong băng tải, hệ thống băng tải trong sản xuất, máy dệt, máy bơm nước – chức năng điều áp, chế tạo máy, máy xeo giấy, máy kéo dây, máy thực phẩm,…
Inovance MD500
| Mã sản phẩm | Công suất | Điện áp vào & ra | |
|---|---|---|---|
| MD500-2T0.7GB-INT | 0.7kW | 3 Pha 220V | 3.8A |
| MD500-2T1.5GB-INT | 1.5kW | 3 Pha 220V | 7.2A |
| MD500-2T2.2GB-INT | 2.2kW | 3 Pha 220V | 9A |
| MD500-2T3.7GB-INT | 3.7kW | 3 Pha 220V | 13A |
| MD500-2T5.5GB-INT | 5.5kW | 3 Pha 220V | 25A |
| MD500-2T7.5GB-INT | 7.5kW | 3 Pha 220V | 32A |
| MD500-2T11GB-INT | 11kW | 3 Pha 220V | 45A |
| MD500-2T15GB-INT | 15kW | 3 Pha 220V | 60A |
| MD500-2T18.5GB-INT | 18.5kW | 3 Pha 220V | 75A |
| MD500T0.7GB-INT | 0.7kW | 3 Pha 380V | 2.1A |
| MD500T1.5GB-INT | 1.5kW | 3 Pha 380V | 3.8A |
| MD500T2.2GB-INT | 2.2kW | 3 Pha 380V | 5.1A |
| MD500T3.7GB-INT | 3.7kW | 3 Pha 380V | 9A |
| MD500T5.5GB-INT | 5.5kW | 3 Pha 380V | 13A |
| MD500T7.5GB-INT | 7.5kW | 3 Pha 380V | 17A |
| MD500T11GB-INT | 11kW | 3 Pha 380V | 25A |
| MD500T15GB-INT | 15kW | 3 Pha 380V | 32A |
| MD500T18.5GB-INT | 18.5kW | 3 Pha 380V |

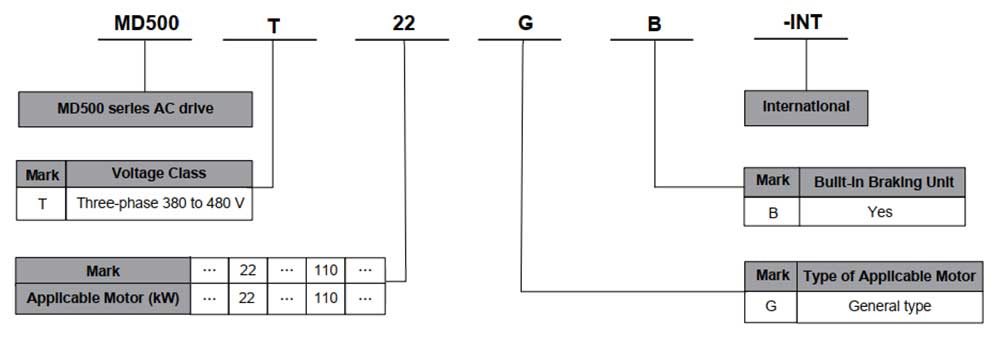

37A Cách lựa chọn biến tần Inovance MD500
Cách đấu dây biến tần Inovance MD500
|
