Đặc điểm biến tần MD290 Series Inovance
– Điều khiển V/F, Sensorless vector control
– Khả năng bù momen khởi động 150% tại tốc độ dưới 3Hz
– Biên độ dao động điện áp cho phép -15% đến +10%
– Tự động bù ngẫu lực, tự động bù hệ số trượt
– Biến tần tích hợp thắng DC Lực thắng mạnh và đáp ứng nhanh
– Tích hợp truyền thông Modbus-RTU, CANopen, PROFIBUS-DP, CANLink
– Tần số ngõ ra lên tới 500Hz
– Tích hợp bộ lọc EMC tiêu chuẩn Châu Âu
– Khả năng bảo vệ: Quá dòng, quá áp, thấp áp, quá tải, ngắn mạch, mất pha, quá nhiệt, chạm đất,…
– Dễ dàng cài đặt thông số
Ứng dụng biến tần MD290 Inovance
Biến tần MD290 Inovance được ứng dụng rộng rãi như băng tải, hệ thống băng tải trong sản xuất, máy dệt, máy bơm nước – chức năng điều áp, chế tạo máy, máy xeo giấy, máy kéo dây…
Biến tần Inovance MD290
| Mã sản phẩm | Công suất | Dòng chịu tải | Điện áp ngõ vào & ra |
|---|---|---|---|
| MD290T0.4G/0.7PB-INT | 0.4-0.75kW | 1.5-2.1A | 3 Pha 380V |
| MD290T0.7G/1.1PB-INT | 0.75-1.1kW | 2.1-3.1A | 3 Pha 380V |
| MD290T1.1G/1.5PB-INT | 1.1-1.5kW | 3.1-3.8A | 3 Pha 380V |
| MD290T1.5G/2.2PB-INT | 1.5-2.2kW | 3.8-5.1A | 3 Pha 380V |
| MD290T2.2G/3.0PB-INT | 2.2-3kW | 5.1-7.2A | 3 Pha 380V |
| MD290T3.0G/3.7PB-INT | 3-3.7kW | 7.2-9A | 3 Pha 380V |
| MD290T3.7G/5.5PB-INT | 3.7-5.5kW | 9-13A | 3 Pha 380V |
| MD290T5.5G/7.5PB-INT | 5.5-7.5kW | 13-17A | 3 Pha 380V |
| MD290T7.5G/11PB-INT | 7.5-11kW | 17-25A | 3 Pha 380V |
| MD290T11G/15PB-INT | 11-15kW | 25-32 A | 3 Pha 380V |
| MD290T15G/18.5PB-INT | 15-18.5kW | 32-37A | 3 Pha 380V |
| MD290T18.5G/22P-INT | 18.5-22kW | 37-45 A | 3 Pha 380V |
| MD290T22G/30P-INT | 22-30kW | 45-60A | 3 Pha 380V |
| MD290T30G/37P-INT | 30-37kW | 60-75A | 3 Pha 380V |
| MD290T37G/45P-INT | 37-45kW | 75-91A | 3 Pha 380V |
| MD290T45G/55P-INT | 45-55kW | 91-112A | 3 Pha 380V |
| MD290T55G/75P-INT | 55-75kW | 112-150A | 3 Pha 380V |
| MD290T75G/90P-INT | 75-90kW | 150-176A | 3 Pha 380V |
| MD290T90G/110P-INT | 90-110kW | 176-210A | 3 Pha 380V |
Thông tin bổ sung
| Trọng lượng |
1.6 kg |
|---|---|
| Kích thước |
15.2 × 13 × 20 cm |
| Thương hiệu | |
| Thời gian bảo hành |
2 Năm |
| Công suất |
1.5kW, 2.2kW |
| Điện áp ngõ vào |
3 Pha 380V |
| Điện áp ngõ ra |
3 Pha 380V |
| Series |
MD290 |

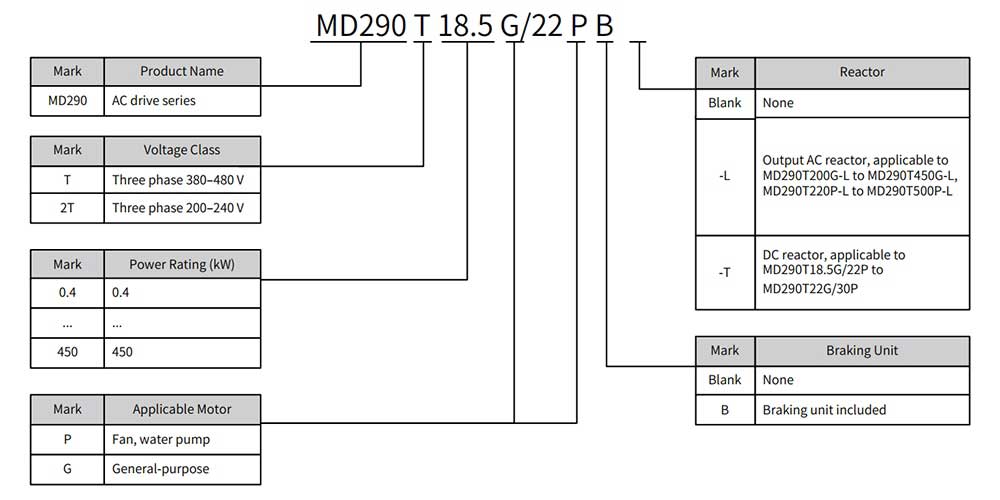

Cách lựa chọn biến tần Inovace MD290 Series

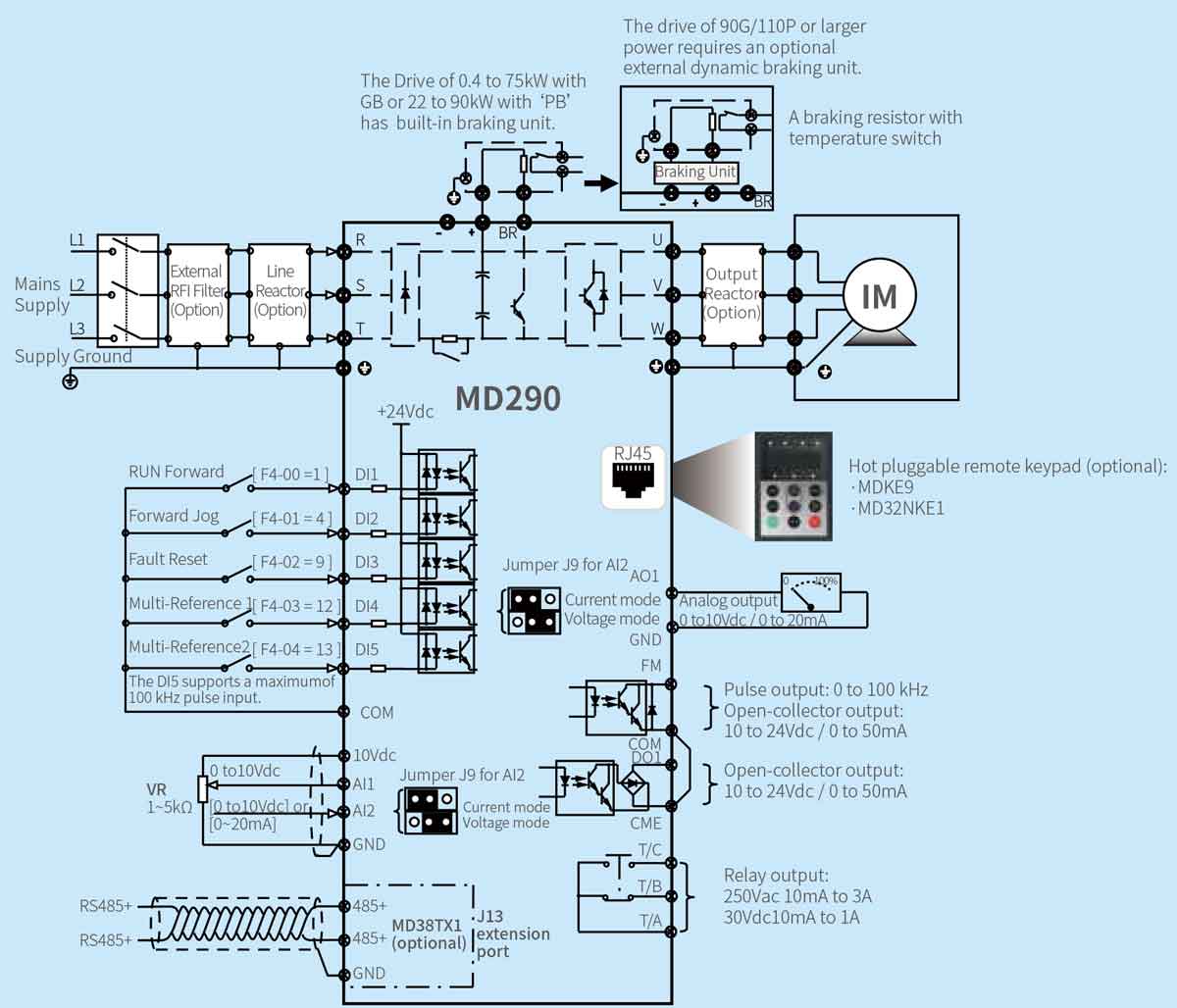

Sơ đồ đấu dây biến tần Inovace MD290 Series
