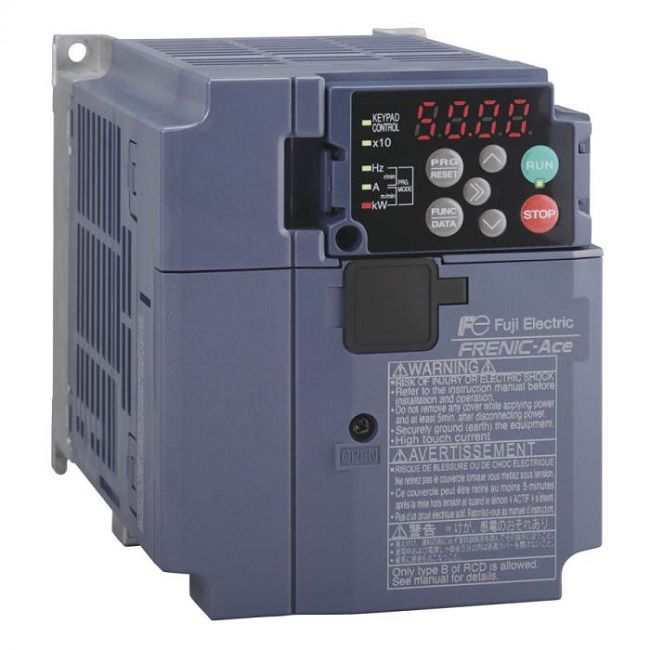

Mô tả Biến tần FUJI FRN0007E2S-4GB
- Điện áp vào : 3 Pha 380-480V 50/60Hz (với AVR – Bộ điều khiển tự động)
- Điện áp ra : 3 Pha 380-480V 50/60Hz (với AVR – Bộ điều khiển tự động)
- Tần số đầu ra : 0.1 ~ 120/500Hz (độ phân giải tần số 0.01Hz)
- Công suất motor :
* Tải nhẹ (ND) 3 3 kW 4HP
* Tải nặng (HD) : 3kW 4HP
* Tải nhẹ tần số cao : 3kW 4HP
* Tải nặng tần số cao : 2.2kW 3HP - Công suất đầu ra : 5.3kVA (ND), 4.8kVA (HD), 4.8kVA (HND), 4.2kVA (HHD)
- Định mức dòng ra : 6.9A (ND), 6.3A (HD), 6.3A (HND), 5.5A (HHD)
- Hiển thị : Màn hình LED 4 số 7 đoạn, bàn phím rời
- Truyền thông : Card giao tiếp, EtherNET/IP, ProfiBus-DP, ProfiNet-RT, CANopen, RS485
- Tín hiệu Vào/Ra :
* 5 đầu vào Digital (điều chỉnh 0~7 bước)
* 3 đầu vào Analog 0~10VDC, 4~20mA DC
* 3 đầu ra Analog 0~10VDC, 4~20mA DC
* đầu ra Relay 48VDC, 0.5A, cảnh báo lỗi chạm đất
* 3 đầu ra transistor SINK/SOURCE, cảnh báo quá tải - Tính năng tích hợp :
* 2 cổng truyền thông RS485, bộ lập trình 200 bước
* Bộ hãm (Braking Chopper), bộ phanh động (DC Braking)
* Điện trở xả (Braking resistor) tùy chọn
* Cuộn kháng DC (DCR) tùy chọn - Tính năng vận hành :
* Điều khiển vị trí và nhiều cấp tốc độ (tối đa 8 tốc độ)
* Điều khiển động cơ đồng bộ (PMSM)
* Điều khiển vector V/F không cảm biến, cảm biến tốc độ
* Điều khiển vectơ mô-men xoắn động, không cảm biến
* Điều khiển vectơ động cơ bằng PG (có thẻ tùy chọn)
* Điều khiển vector không cảm biến với động cơ đồng bộ - Tính năng bảo vệ : Bảo vệ mất pha, quá tải, quá dòng, quá áp, thấp áp
- Mô-men khởi động : 120% (tải nhẹ) 150% (tải trung bình) 200% (tải nặng) tại 0.5Hz
- Quá dòng (ND): 120% trong 1 phút (max.40ºC)
- Quá tải :
* Tải nhẹ (ND) : quá tải 120% trong phút, (max. 40ºC)
* Tải nặng (HD) : quá tải 150% trong 1 phút, (max. 40ºC)
* Tải nhẹ (HND) : quá tải 150% trong 1phút, 200% trong 0.5 giây, (max. 50ºC)
* Tải nặng (HHD) : quá tải 150% trong 1phút, 200% trong 0.5 giây, (max. 50ºC) - Nhiệt độ hoạt động : -10ºC ~ 40ºC ( Tải nhẹ ); -10ºC ~ 50ºC (Tải nặng )
- Nhiệt độ lưu trữ : -25ºC ~ 65ºC
- Độ ẩm cho phép : 5~95% RH (không ngưng tụ)
- Lắp đặt :
* Lắp đặt trong nhà, tránh năng trực tiếp
* Tránh nơi bụi bẩn, sương dầu, khí ăn mòn, khí dễ cháy
* Độ cao lắp đặt cho phép dưới 1000 mét - Chế độ làm mát : làm mát bằng quạt
- Cấp bảo vệ : IP20
- Kích thước sản phẩm : 110 x 130 x 143 (mm)
- Trọng lượng : 1.6Kg

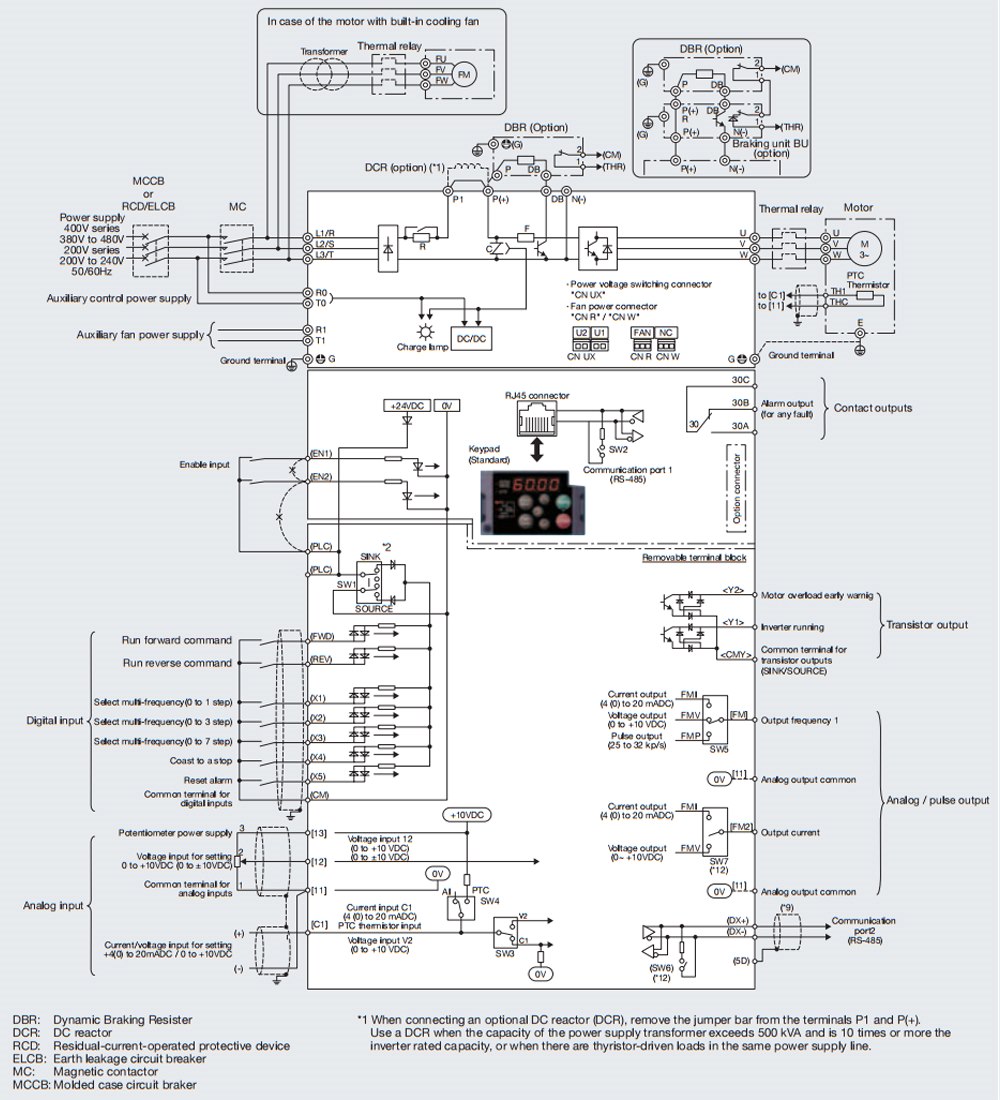

Cách đấu nối Biến tần Fuji Frenic-Ace FRN0007E2S-4GB 3 3 kW 4HP

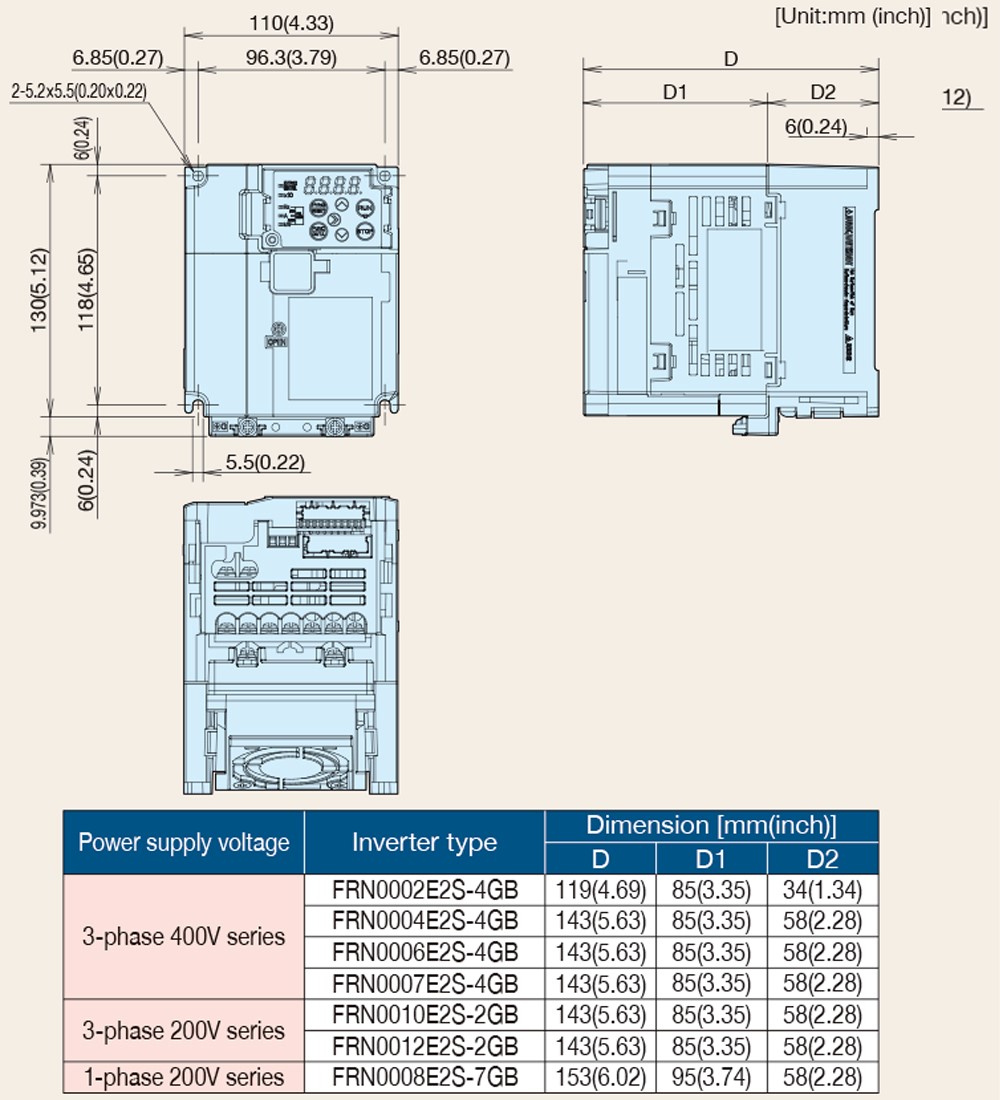

Kích thước Biến tần Fuji Frenic-Ace FRN0007E2S-4GB 3 3 kW 4HP
