Thông số kỹ thuật biến tần Delta

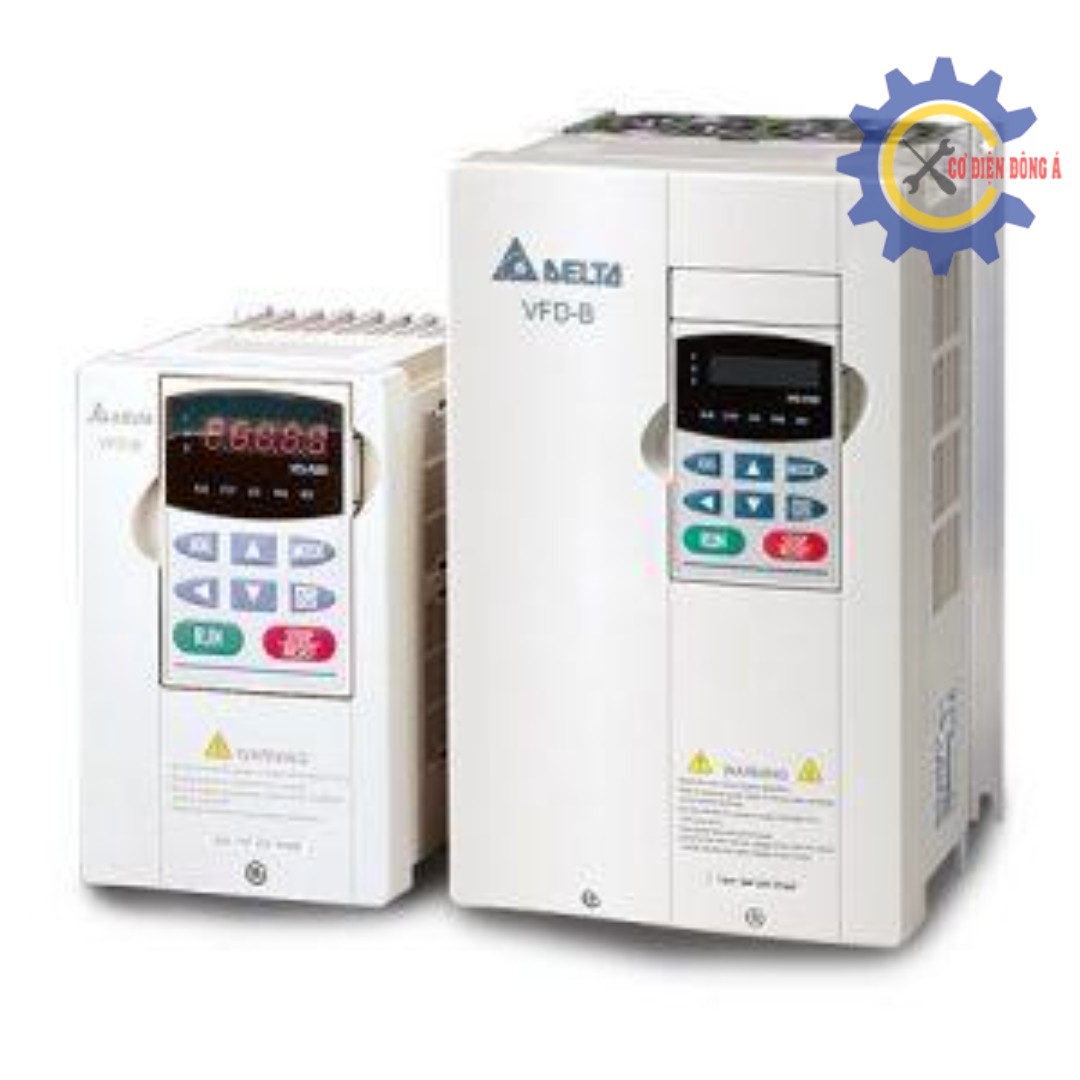

INVERTER – DELTA (VFD-B) – SUPPLY VOLTAGE (3-PHASE) (AC) 200-240V – RATED OUTPUT CURRENT 11A – FREQUENCY (OUTPUT) 0.1-400HZ – RATED OUTPUT POWER 2.2KW / 3HP – RATED OUTPUT CAPACITY 4.2KVA – IP20 – FRAME A – WALL-MOUNTED – WITH COOLING FANS
Biến tần VFD-B Series Delta là dòng biến tần tải nặng, có tần số đầu ra 0-2000Hz. Được tích hợp sẵn bộ hãm cho các ứng dụng yêu cầu lắp điện trở xả, khả năng tự động dò tìm tần số khởi động ưu việt. BVFD-B Series được ứng dụng trong các lĩnh vực: thang máy, thang cuốn, nước thải, chế biến gỗ…..
Đặc tính biến tần Delta VFD-B Series
– Bộ xử lý lên đến 16 bit, khả năng kiểm soát ngõ ra theo kiểu PWM.
– Dãy tần số ngõ ra rộng từ 0.1Hz ~ 400Hz.
– Đặc biệt, biến tần VFD-B Series Delta cho phép cài đặt tần số ngõ ra lên đến 2000Hz, đáp ứng hầu hết các yêu cầu cho động cơ tốc độ cao như bơm chân không, máy CNC, động cơ Spindee…
– Có sẵn bộ hãm cho các ứng dụng yêu cầu lắp thêm điện trở xả
– VFD-B Series có 15 bước xử lý tín hiệu, 16 bước điều khiển tốc độ, chức năng PLC.
– Khả năng tự động tăng moment và bù trượt. Tích hợp giao tiếp truyền thông RS485.
– Cho phép tự động điều chỉnh chế độ cài đặt thời gian tăng hoặc giảm tốc.
– Khả năng tự điều áp và độ dốc V/F.
– Cho phép tự động dò tìm tần số khởi động giúp thuận tiện trong sử dụng.
– Phương pháp điều khiển sensorless vector, PID có hồi tiếp và điều khiển PG
– Tính năng cao cấp và thông dụng với ngõ vào tham chiếu: -10~10VDC, 0~10VDC, 4~20MA.
– Giảm thiểu tối đa tiếng ồn trong quá trình làm việc.
Kích thước biến tần
Kích thước biến tần Delta
