Tổng quan về dòng biến tần ABB ACS355 Series
– Cấp độ bảo vệ: IP20
– Dải tần số điều chỉnh: 0 – 500 Hz
– Tương thích với các công cụ lập trình flash drop, lập trình khối tuần tự
– Đặc biệt biến tần ABB nhỏ gọn và thiết kế đồng đều
– Dễ dàng cài đặt với các ứng dụng Macro và bảng điều khiển hỗ trợ
– Chức năng ngắt mô men an toàn tiêu chuẩn
– Điều khiển Sensorless Vector, bộ điều khiển thắng tích hợp
– Có những phương thức bảo vệ nâng cao trong các môi trường khắc nghiệt
– 5 đầu vào số ( DI ) , 2 đầu vào analog ( AI ) , 1 đầu vào xung ( 0…16 kHz ), 1 đầu ra relay ( NO + NC ) , 1 đầu ra transistor ( 10 ….16 kHz ), 1 đầu ra analog ( AO )
Ứng dụng: trong các ngành thực phẩm, nước giải khát, xử lý vật liệu, nâng hạ, dệt, in ấn, cao su, nhựa, và các ứng dụng trong ngành sản xuất gỗ ….
ABB ACS355
| Mã sản phẩm | Công suất | Dòng chịu tải |
|---|---|---|
| 1 Pha 220V | ||
| ACS355-01E-02A4-2 | 0.37kW (0.5HP) | 2.4A |
| ACS355-01E-04A7-2 | 0.75kW (1HP) | 4.7A |
| ACS355-01E-06A7-2 | 1.1kW (1.5HP) | 6.7A |
| ACS355-01E-07A5-2 | 1.5kW (2HP) | 7.5A |
| ACS355-01E-09A8-2 | 2.2kW (3HP) | 9.8A |
| 3 Pha 220V | ||
| ACS355-03E-02A4-2 | 0.37kW (0.5HP) | 2.4A |
| ACS355-03E-03A5-2 | 0.55kW (0.75HP) | 3.5A |
| ACS355-03E-04A7-2 | 0.75kW (1HP) | 4.7A |
| ACS355-03E-06A7-2 | 1.1kW (1.5HP) | 6.7A |
| ACS355-03E-07A5-2 | 1.5kW (2HP) | 7.5A |
| ACS355-03E-09A8-2 | 2.2kW (3HP) | 9.8A |
| ACS355-03E-13A3-2 | 3kW (4HP) | 13.3A |
| ACS355-03E-17A6-2 | 4kW (5HP) | 17.6A |
| ACS355-03E-24A4-2 | 5.5kW (7.5HP) | 24.4A |
| ACS355-03E-31A0-2 | 7.5kW (10HP) | 31A |
| ACS355-03E-46A2-2 | 11kW (15HP) | 46.2A |
| 3 Pha 380V | ||
| ACS355-03E-01A2-4 | 0.37kW (0.5HP) | 1.2A |
| ACS355-03E-01A9-4 | 0.55kW (0.75HP) | 1.9A |
| ACS355-03E-02A4-4 | 0.75kW (1HP) | 2.4A |
| ACS355-03E-03A3-4 | 1.1kW (1.5HP) | 3.3A |
| ACS355-03E-04A1-4 | 1.5kW (2HP) | 4.1A |
| ACS355-03E-05A6-4 | 2.2kW (3HP) | 5.6A |
| ACS355-03E-07A3-4 | 3kW (4HP) | 7.3A |
| ACS355-03E-08A8-4 | 4kW (5HP) | 8.8A |
| ACS355-03E-12A5-4 | 5.5kW (7.5HP) | 12.5A |
| ACS355-03E-15A6-4 | 7.5kW (10HP) | 15.6A |
| ACS355-03E-23A1-4 | 11kW (15HP) | 23.1A |
| ACS355-03E-31A0-4 | 15kW (20HP) | 31A |
| ACS355-03E-38A0-4 | 18.5kW (25HP) | 38A |
| ACS355-03E-44A0-4 | 22kW (30HP) | 44A |
Thông số cơ bản
- Công suất: 0.37 kW ( 0.5HP )
- Nguồn cấp: 1 pha 220V
- Cấp độ bảo vệ: IP20
- Dải tần số điều chỉnh: 0 – 599 Hz
- kích thước R0 ( 169 x 70 x 161 ) mm

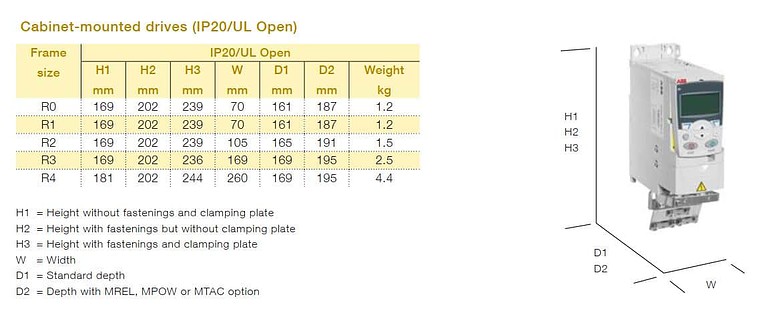

Bảng kích thước biến tần ACS355

Đặc điểm chung về dòng Biến tần ACS355:
Điện áp, công suất
- 1 pha 220V -240V +/- 10% , 0.37 đến 2.2 kW ( 0.5 đến 3 Hp )
- 3 pha 220V – 240V +/- 10% , 0.37 đến 11 kW ( 0.5 đến 15 Hp )
- 3 pha 380V – 480V +/- 10% , 0.37 đến 22 kW ( 0.5 đến 30 Hp )
Đặc tính kỹ thuật:
- 5 đầu vào số ( DI ) , 2 đầu vào analog ( AI ) , 1 đầu vào xung ( 0…16 kHz ), 1 đầu ra relay ( NO + NC ) , 1 đầu ra transistor ( 10 ….16 kHz ), 1 đầu ra analog ( AO )iến tần nhỏ gọn và thiết kế đồng đều, dễ sử dụng
- Dễ dàng cài đặt với các Macro ứng dụng và bảng điều khiển hỗ trợ
- Chức năng ngắt mô men an toàn ( SIL3 ) tiêu chuẩn
- Điều khiển Sensorless Vector, bộ điều khiển thắng tích hợp
- Thiết kế tiên tiến, có tính modul cao, dễ dàng lắp thêm card mở dụng để mở rộng tính năng và ứng dụng của biến tần.

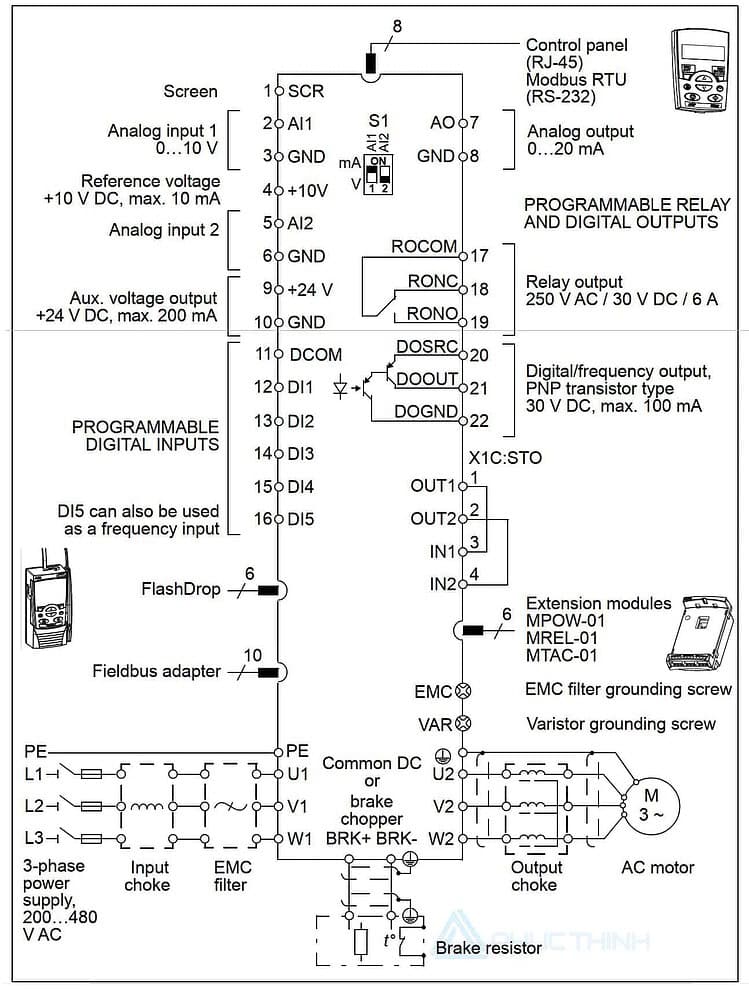

Sơ đồ đấu dây biến tần ACS355

Ứng dụng
ACS355 được thiết kế để đáp ứng một loạt các yêu cầu tải khác nhau như nâng hạ, thực phẩm đồ uống, xử lý vật liệu, in ấn, cao su, nhựa, máy chế biến gỗ,…
