ĐIỆN TRỞ XẢ LÀ GÌ? NGUYÊN LÝ, PHÂN LOẠI VÀ CÁCH CHỌN ĐIỆN TRỞ XẢ

Điện trở xả cụm từ này đã quá quen thuộc đối với dân kỹ thuật nhưng không phải ai cũng hiểu rõ về chức năng của chúng, Biến tần hỏng hóc, cháy nổ thường xuyên xảy ra và 1 trong các nguyên nhân là khi hãm động cơ 1 cách quá mức, quá nhanh làm động cơ thành máy phát tạo 1 nguồn điện xông ngược lại biến tần. Để giải quyết tình trạng này thì các nhà sản xuất thường hướng dẫn lắp thêm điện trở xả cho biến tần. Vậy điện trở xả là gì? Nguyên lý, phân loại, cách lựa chọn điện trở xả cho biến tần thể nào để phù hợp với công suất từng loại biến tần sẽ được Cơ Điện Đông Á chia sẻ chi tiết trong bài viết này.

1. Điện trở xả là gi?

Điện trở xả (brake resistor) là thiết bị điện trở có chức năng biến đổi năng lượng điện dư thừa trong biến tần thành nhiệt, sau đó sẽ tản nhiệt ra môi trường xung quanh. Điện trở xả có công suất lên đến vài trăm W và mục đích chính của chúng là tiêu tán năng lượng điện dư thừa từ động cơ do quán tính hoặc phanh quá mức.

2. Nguyên lý làm việc của điện trở xả

Khi cấp điện động cơ không đồng bộ, cuộn stator sẽ sinh ra từ trường biến đổi liên tục để làm quay roto. Trong quá trình hãm động cơ theo thời gian T đã được cài đặt sẵn, tuy nhiên vì lý do nào đó mà động cơ theo quán tính lại chạy nhanh hơn so với Tần số F>f ban đầu.

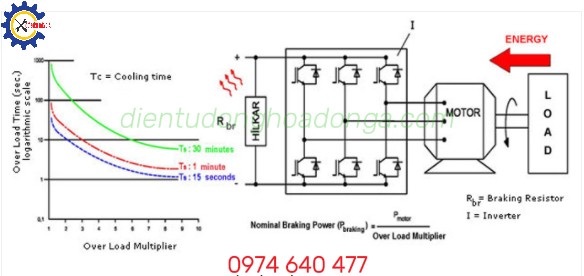

Tốc độ lớn sinh ra từ trường lớn và sinh tiếp lượng điện tự cảm tương ứng vượt ngưỡng đưa trở lại biến tần, sau khi đi qua khối công suất được chỉnh lưu thành nguồn DC tràn vào thanh bus DC.

3. Cách lắp đặt, cách chọn giá trị điện trở xả cho biến tần

Sơ đồ đấu nối điện trở xả

– Ngõ vào điện áp của biến tần là R-S-T.

– Ngõ ra của động cơ là U-V-W.

– Điện áp DC bus là P và N1, P1-n, chúng ta lắp vào trên thanh DC bus của biến tần.

a. Cách mắc điện trở xả cho biến tần kiểu nối tiếp:

– Điện trở (Ohm) R tổng = R1 + R2 + R3 +….+ Rn

– Tính công suất: P tổng = P1 + P2 +….+ Pn

b. Cách mắc điện trở xả mắc song song nhiều điện trở xả:

– Điện trở (Ohm): 1/R tổng = 1/R1 + 1/R2 +….+ 1/Rn

– Công suất: P tổng = P1 + p2 +….+Pn

c. Cách chọn giá trị điện trở xả cho biến tần:

Giá trị điện trở xã được điều chỉnh bởi thiết kế dòng hãm của từng thương hiệu và loại biến tần. Theo đó, nhà sản xuất biến tần sẽ đưa ra giá trị MIN của điện trở (nghĩa là liên quan đến dòng hãm tối đa của biến tần). Do đó, khi chọn giá trị điện trở, phải chọn loại có giá trị điện trở lớn hơn hoặc bằng giá trị MIN trong bảng tùy theo nhà cung cấp.

Hiện nay hầu hết các hãng sản xuất biến tần theo nguyên lý PWM nên có thể chọn giá trị điện trở gấp 1,5-2 lần giá trị MIN của biến tần. Đối với biến tần xả ít, có thể chọn loại có giá trị điện trở cao hơn, do đó, bạn không cần phải chọn giá trị điện trở chính xác.

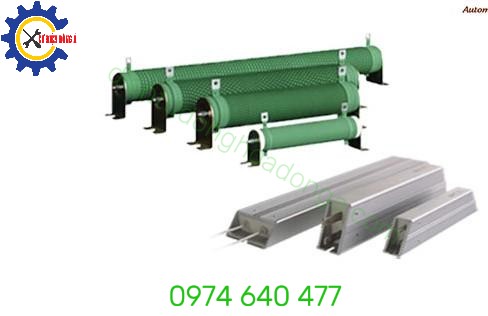

4. Phân loại điện trở xả

a. Điện trở xả nhôm:

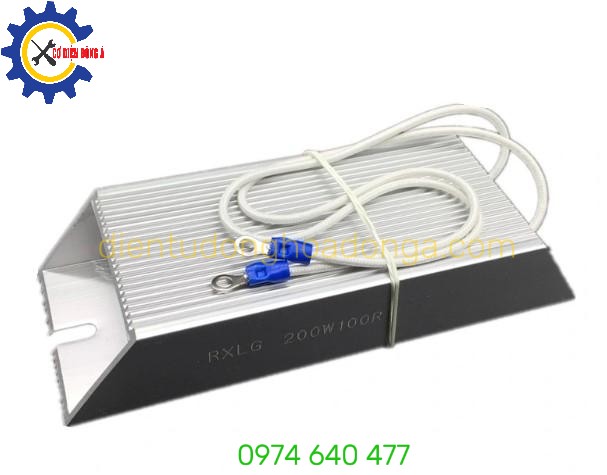

Điện trở xả nhôm có độ bền với thời tiết vượt trội so với dòng điện trở xả sứ xanh. Điện trở nhôm chịu dược dao động mạnh, an toàn và ứng dụng rộng rãi như trong các mạch công suất, biến tần, hệ thống AC Servo. Vỏ được làm bằng nhôm nguyên chất Có khả năng chịu được môi trường khắc nhiệt, bụi bẩn….Nó cũng có lắp bổ sung thêm tản nhiệt 2 cách dễ dàng.

Thông số kỹ thuật của điện trở nhôm:

– Dãy công suất từ 60 w ~ 5000 W

– Dải điện áp < 1.2 KV

– Giá trị điện trở 1 Ohm ~ 10 K Ohm

– Độ bện cách điện AC 3 Kv 50 Hz/5s

– Tiêu chuẩn bảo vệ IP33

– Thành phần vật liệu Ocr25AL5

– Ưu điểm : Độ bền cao, hình dáng gọn , chịu được giao động

b. Điện trở xả sứ:

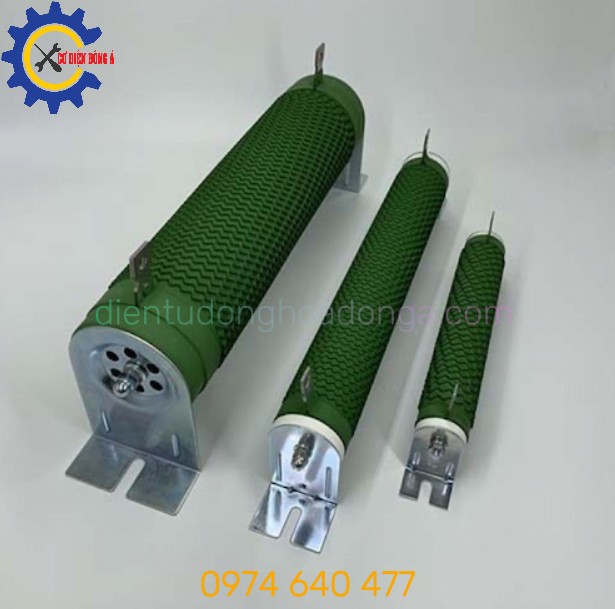

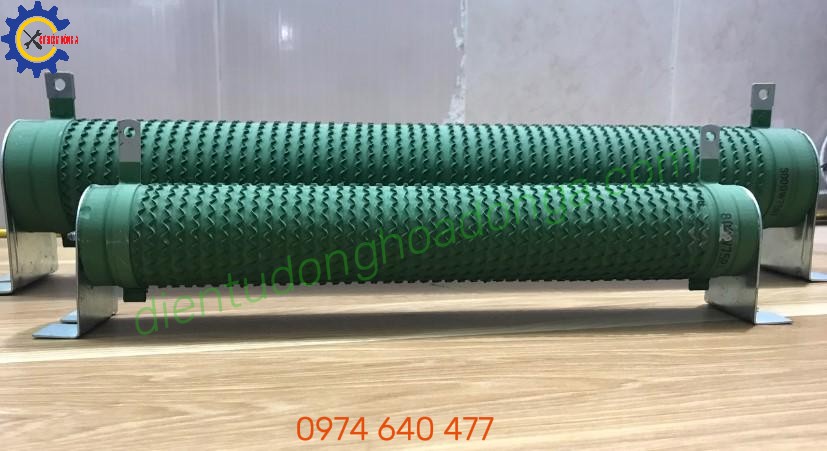

Điện trở xả sứ xanh ( Wirewound Resistor) với hai đầu mở rộng đấu dây được gắn cố định trên 2 đầu của ống sứ .Trên bề mặt ống sứ có cuốn lớp dây điện trở hợp kim hình sóng và được phủ 1 lớp vật liệu chống cháy và chịu được nhiệt độ cao.

Ống sứ có tác dụng như 1 bộ khung để cuốn dây điện trở và tác dụng tản nhiệt tốt. Dòng sản phẩm này có thể được tùy chỉnh theo các yêu cầu đặc biệt của khách hàng and ứng dụng cho việc mô phỏng kiểm tra tải, thiết bị công suất, hệ thống điều khiển tự động, biến tần, AC Servo….
